Signaal Generator (AD9850)

Omschrijving

Handige frequentie generator.
Hij kent 2x 2 uitgangen. 2x sinus, 2x rechthoek.

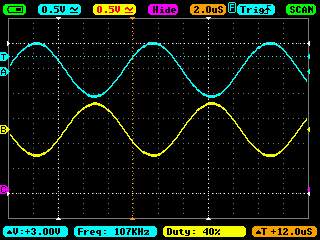

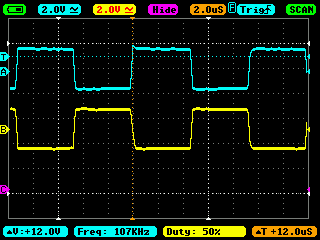

Kanaal 1 / 2 zijn tegen fase. Zie figuur, kanaal 1 is A (blau), kanaal 2 is B (geel)
Het bereik is ca 0 Hz – 40 MHz

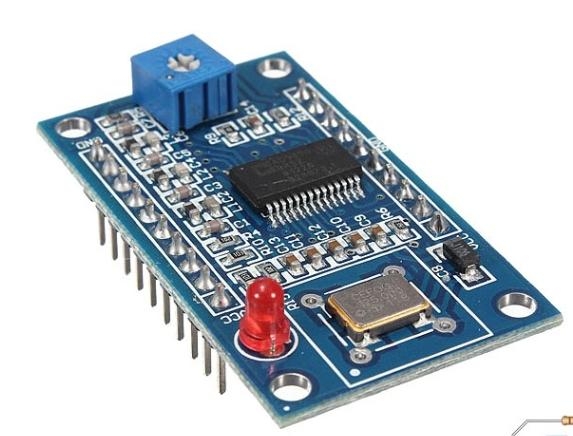

Printje

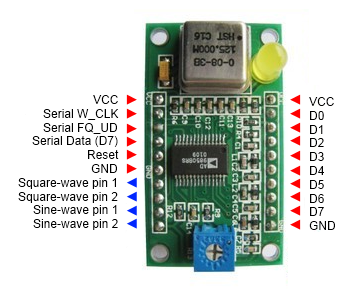

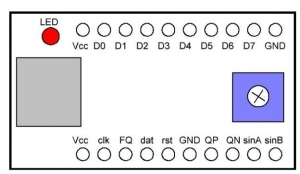

AansluitingenAansluitingen schematisch

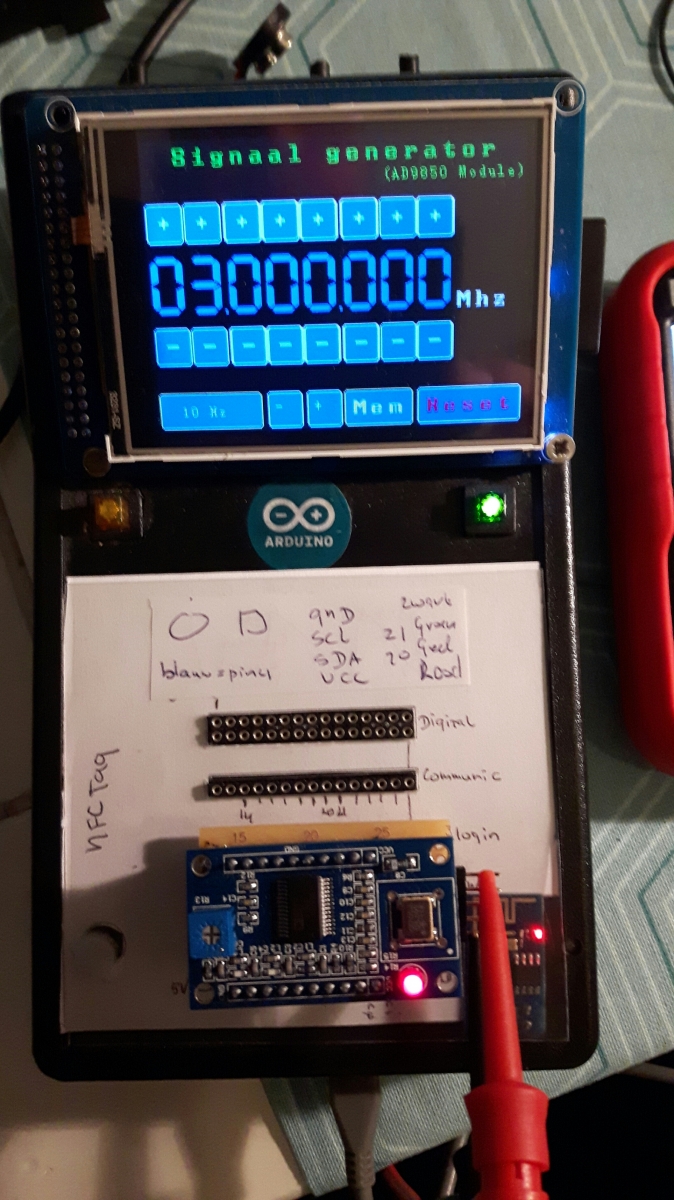

In bedrijf
Specificaties

AD9850 DDS Signaal generator
– 4 uitgangen: 2 voor sinus en 2 voor blokgolf
– Frequentiebereik: 0-40Mhz
– Frequentie bereik blokgolf: 0-1Mhz – 70Mhz low-pass filter op de uitgangen
– Parallele of serieële communicatie (2 rijen headers)
– Blokgolf duty cycle instelbaar met potmeter
– 125MHz Quarz Oszillator Module.

Downloads

Code voorbeeld: Functiegenerator (0 downloads )

Libraries            : UTFT (0 downloads )
                            : UTouch (0 downloads )
