MP3 Player Mini Module

Omschrijving

Mini MP3 Player Module(DFplayer mini) is een kleine MP3-module met een vereenvoudigde uitgang direct naar een luidspreker.
De module kan worden gebruikt als stand alone module aangesloten accu, speaker en drukknoppen of gebruik hem in combinatie met een Arduino DUE. (de Nano geeft onstabiele resultaten)

Specificaties

– Ondersteunde sampling rates (kHz): 8 / 11,025 / 12/16 / 22,05 / 24/32 / 44,1 / 48
– 24-bit DAC-uitgang, ondersteuning voor dynamisch bereik 90dB, SNR ondersteuning 85dB
– Ondersteunt FAT16, FAT32-bestandssysteem, maximale ondersteuning 32GB TF-kaart
– I / O-besturing modus seriële mode, AD button control mode
– Audiodata gesorteerd per map, ondersteunt tot 100 mappen, met maximaal 255 nummers
– 30 level regelbaar volume, 6-level EQ instelbaar

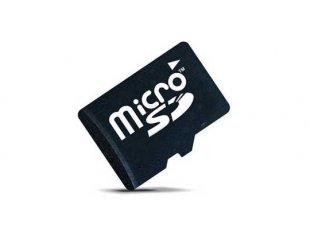

– (micro SD)

Aansluit schema / Pinouts

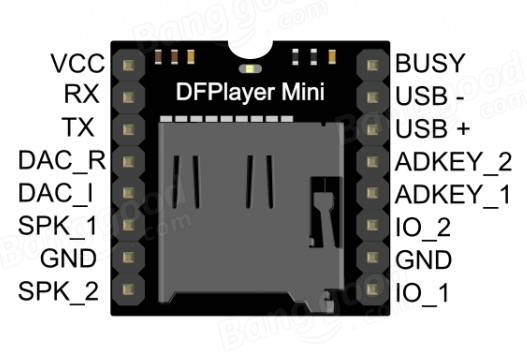

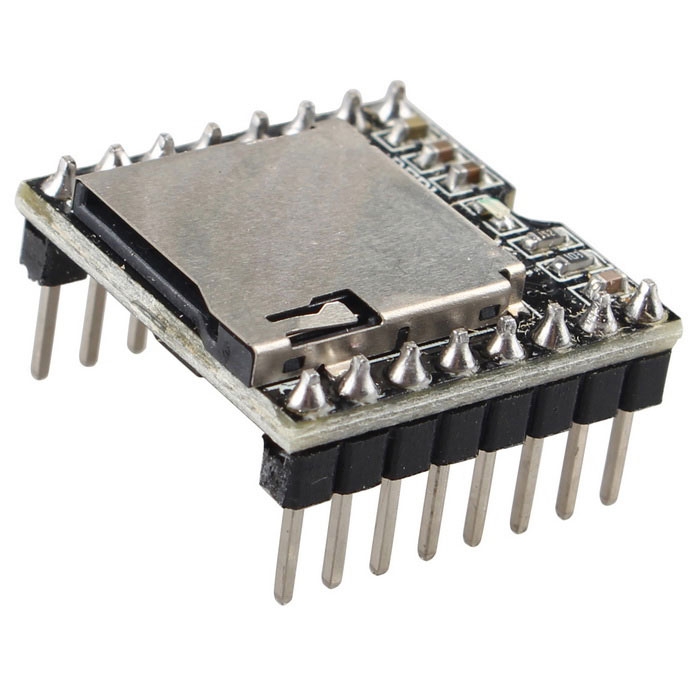

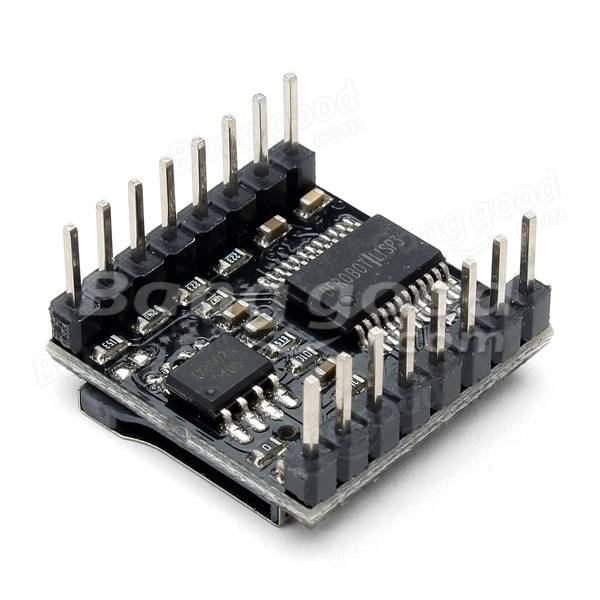

Boven aanzicht	Onder aanzicht	Pin bezetting

Downloads

Zie ook: dfrobot.com voor meer details, en code voorbeelden.
