INA219 High Side DC Current Sensor

Omschrijving

INA219 High Side DC Current Sensor. Gebruik de INA219 om de high side spanning en DC stroom te meten over I2C. Precisie van 1%. Ideaal voor het meten van batterij levensduur.

Voed de INA219 sensor met 3 tot 5VDC en sluit de twee I2C pinnen aan op een microcontroller. Sluit vervolgens de te meten voeding aan VIN + en de grond aan VIN-.

Specificaties
  • 0.1 ohm 1% 2W stroommeet weerstand
  • Tot +26V spanning
  • Tot ±3.2A stroom meten, met ±0.8mA resolutie
  • 0.9″ x 0.8″ PCB
  • I2C 7-bit addressen 0x40, 0x41, 0x44, 0x45, te selecteren met jumpers

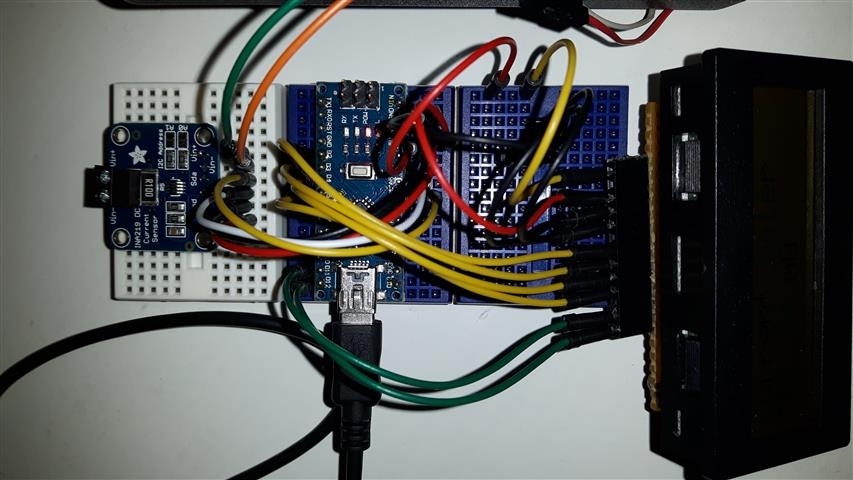

  • Proef opstellingProef opstellingPrint
Aansluit schema / Pinouts



INA219Arduino Nano
VCC5V
GNDGND
SCLA5 (SCL)
SDAA4 (SDA)

Vin-
Vin+



Downloads

De ‘Adafruit_INA219-master’ library is hiervoor gebruikt: Adafruit INA219 master (0 downloads )

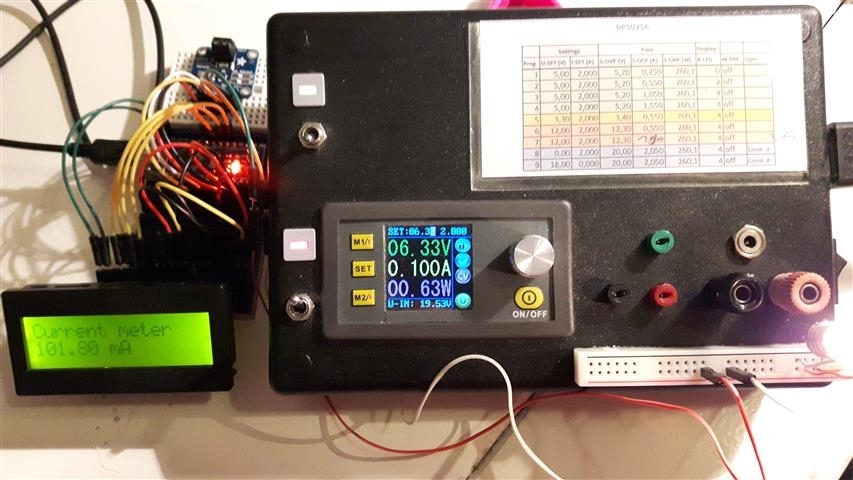

Stukje eigen voorbeeld software: Eenvoudige stroommeter: Ampère meter met LCD display (0 downloads )
