Slimme meter
Omschrijving
Nu toepassingen maken voor Android (mobiel), of logging naar een NAS server, ect……
 |  |  |

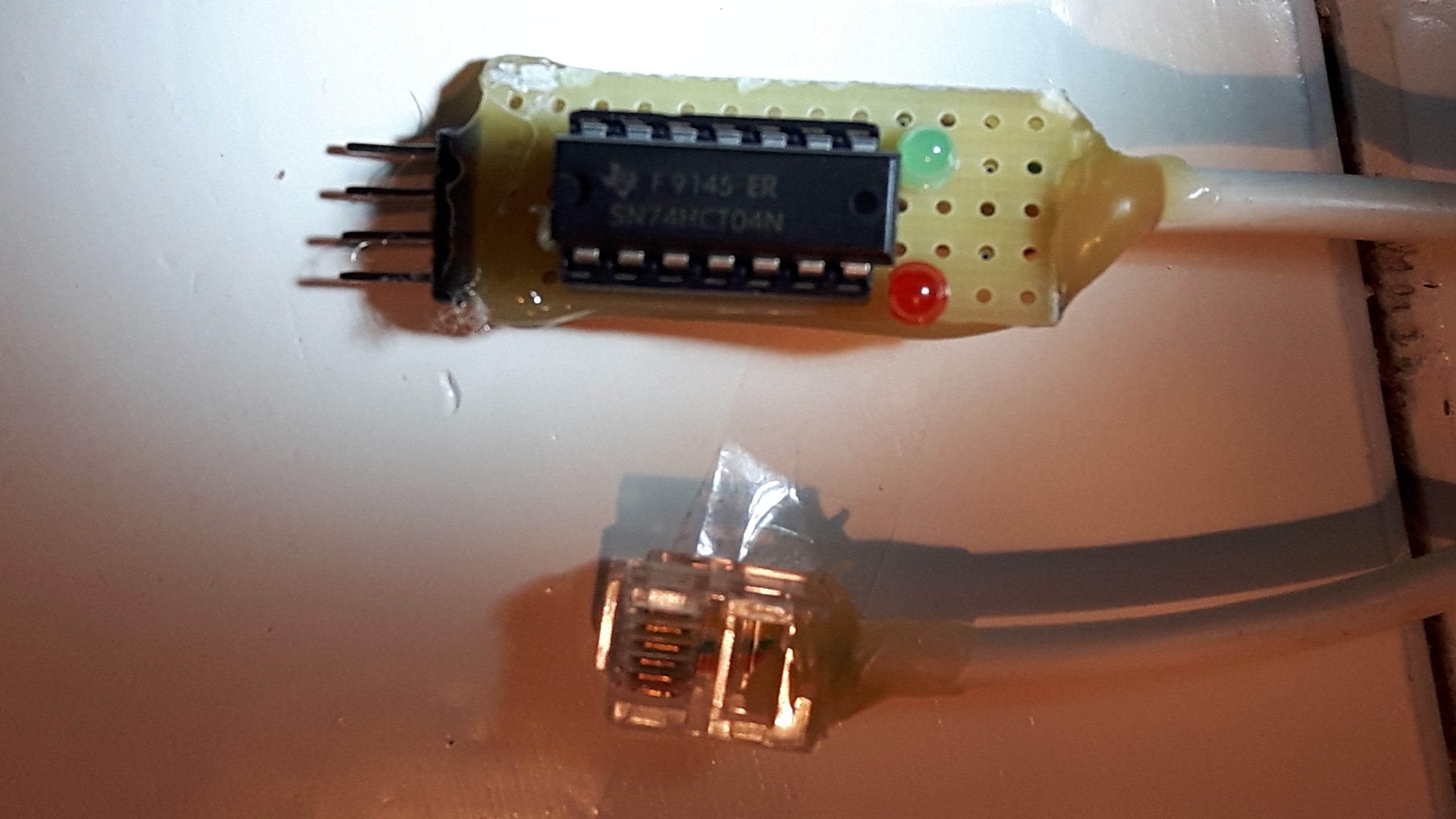

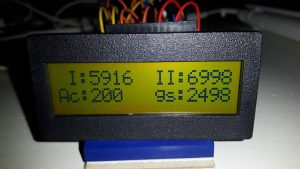

| I = tarief 1 II = tarief 2 ac = actueel verbruik gs = gas stand | Kleine interface gemaakt met de 74HCT04 |
Hoe werkt het
Het resultaat van een uitlezing is:
| Meter data | Uitleg |
| /ISk5\2ME382-1004 | Meter type |
| 0-0:96.1.1(4B414F87303035315896143136303133) | Serie nummer |
| 1-0:1.8.1(05914.357*kWh) | Totaal verbruik tarief 1 (nacht) |
| Elektra – meterstand verbruik LAAG tarief (Wh): 5914000 | Totaal verbruik tarief 1 (nacht) |
| 1-0:1.8.2(06996.073*kWh) | Totaal verbruik tarief 2 (dag) |
| Elektra – meterstand verbruik HOOG tarief (Wh): 6996000 | Totaal verbruik tarief 2 (dag) |
| 1-0:2.8.1(00000.012*kWh) | Totaal geleverd tarief 1 (nacht) |
| 1-0:2.8.2(00000.079*kWh) | Totaal geleverd tarief 2 (dag) |
| 0-0:96.14.0(0002) | Actueel tarief (1) |
| 1-0:1.7.0(0000.45*kW) | Huidig verbruik |
| Elektra – actueel verbruik (W): 450 | Huidig verbruik |
| 1-0:2.7.0(0000.00*kW) | Huidige teruglevering |
| 0-0:17.0.0(0999.00*kW) | Max. stroom per fase |
| 0-0:96.3.10(1) | Stand schakelaar |
| 0-1:24.1.0(3) | andere apparaten op de M-Bus |
| 0-1:96.1303131303233212433363636373133) | identificatie van de gasmeter |
| 0-1:24.3.0(171229190000)(00)(60)(1)(0-1:24.2.1)(m3) | tijd van de laatste gas meting (171229190000 = 29 dec 2017 19:00 uur |
| -2.496.989 | |
| Gas – meterstand (m3): 2496.99 | Verbruikte hoeveelheid gas |
| 0-1:24.4.0(1) | |
| ! | Einde bericht teken. |
Aansluit schema / Pinouts
De P1 aansluiting is een seriële verbinding, maar de data is wel geïnverteerd!
 |  |
|
RS232 settings
| parameter | waarde |
| Baud rate | 9600 |
| Data bits | 7 |
| Parity | Even |
| Stop bits | 1 |
Een normale analoge telefoon kabel kan je hier al voor gebruiken, de connecter is al correct. (pin 1 en 6 worden toch niet gebruikt).
Let wel op dat het een 4 aderige kabel is. Aan 1 kant knip je de connecter er af, en verbind deze met de Arduino. (via de inverter).

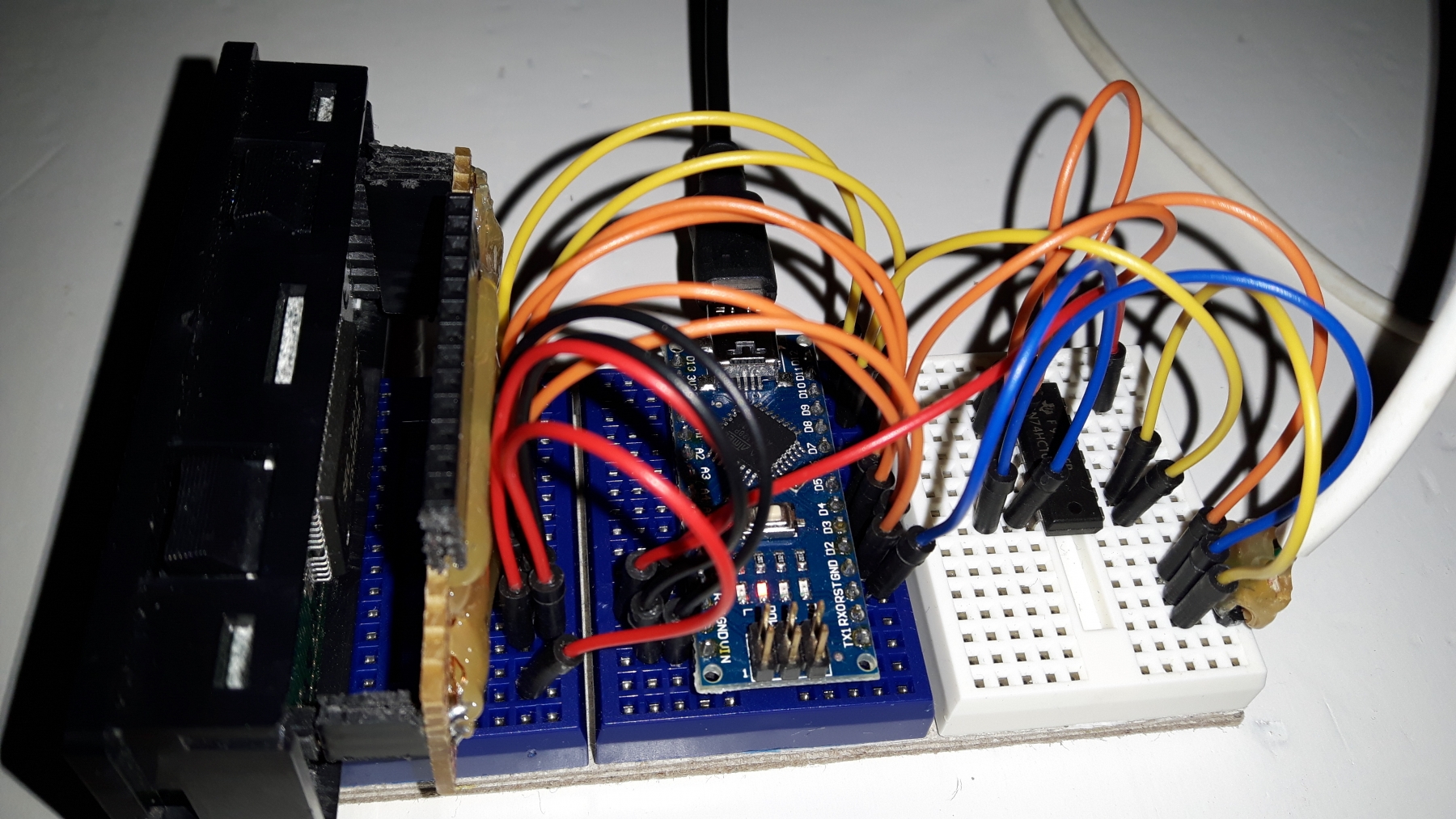

Het begin is er, een eenvoudige toepassing kan je hieronder vinden.
Ik gebruik de slimme meter ISKRA ME382

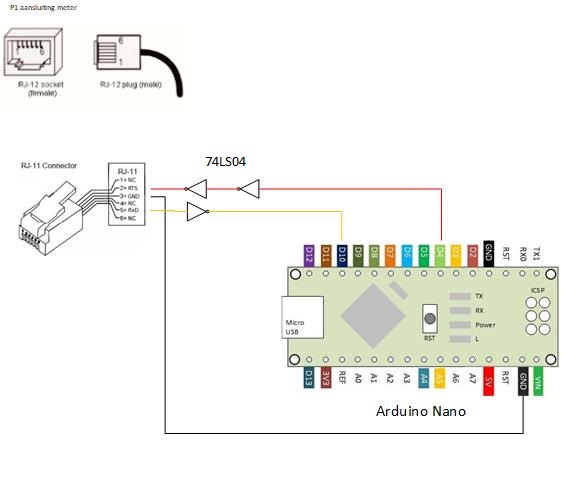

Schema

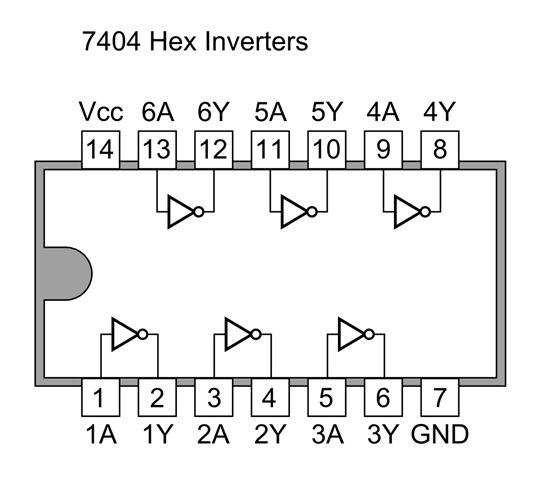

| Schema bij de code | 7404 of 74LS04 Hex inverters |
 |  |
Downloads
Code voorbeeld: Slimme meter schema (0 downloads )
