WS2812B mini pcb RGB LED
Omschrijving
De RGB led bevat een chip (WS2812B neo pixel) die 3 individuele LED’s bevat (rood, groen en blue), waarvan de helderheid in 256 stappen te regelen is. Dus uiteindelijk een 16777216 kleur tinten kan produceren.
Het LED bevat 1 data lijn in en 1 datalijn out, waardoor ze eenvoudig in serie door gelust kunnen worden.
LET OP
Als alle LED's op maximaal staan (wit licht), dan is de stroom 60 mA per pixel wat de arduino mogelijk niet aan kan.
Specificaties
LED characteristic parameter
| Emitting color | Wavelength [nm] | Luminous intensity [mcd] | Current [mA] | Voltage [V] |
| Red | 620-630 | 550-700 | 20 | 1.8-2.2 |
| Groen | 515-530 | 1100-1400 | 20 | 3.0-3.2 |
| Blauw | 465-475 | 200-400 | 20 | 3.2-3.4 |

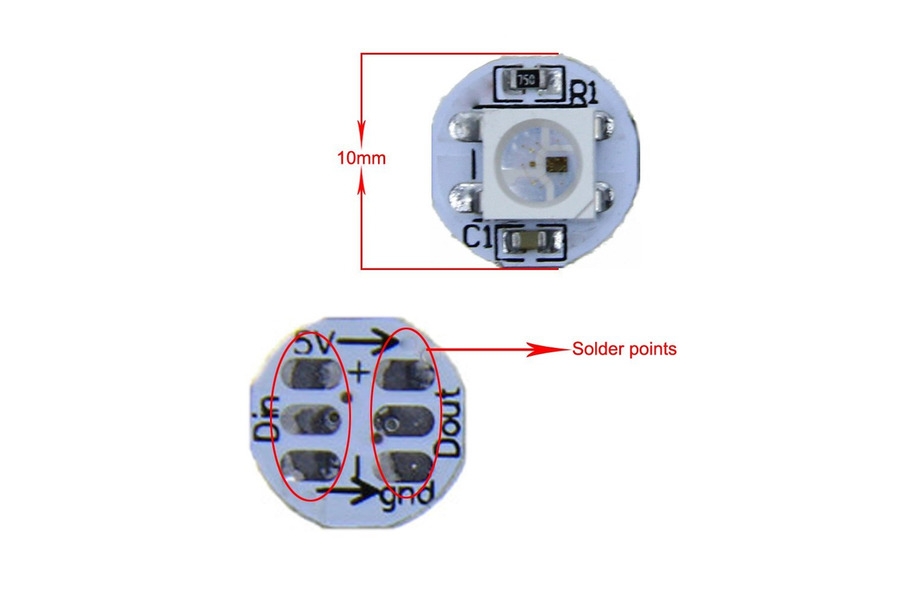

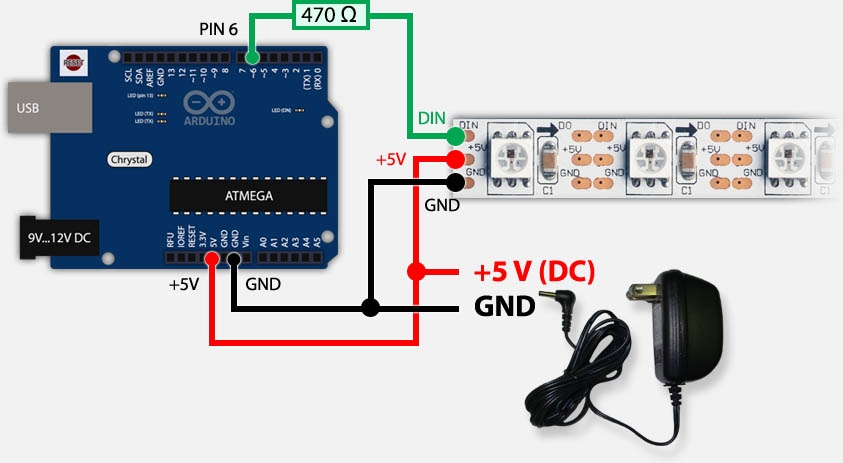

Aansluit schema /Pinouts
Aansluitingen:
 | DOUT Control data signal output DIN Control data signal inputVCC Power supply control circuit VSS Ground |
Downloads
Code voorbeeld:

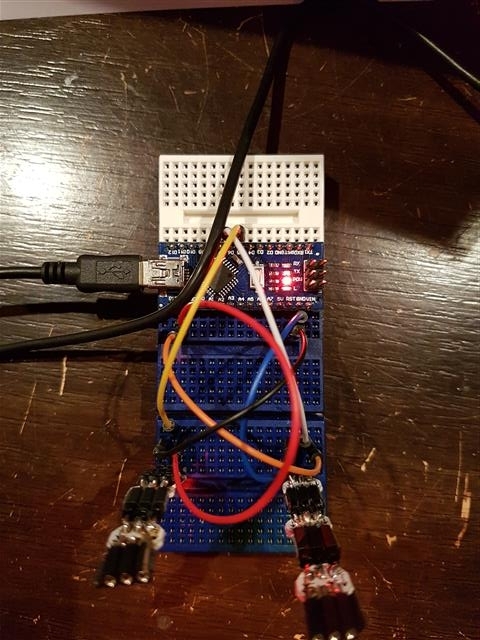

Een stoplicht simulator.
Voorbeeld code :
Stoplicht demo (0 downloads )
Libraries :
Adafruit NeoPixel master (0 downloads )
