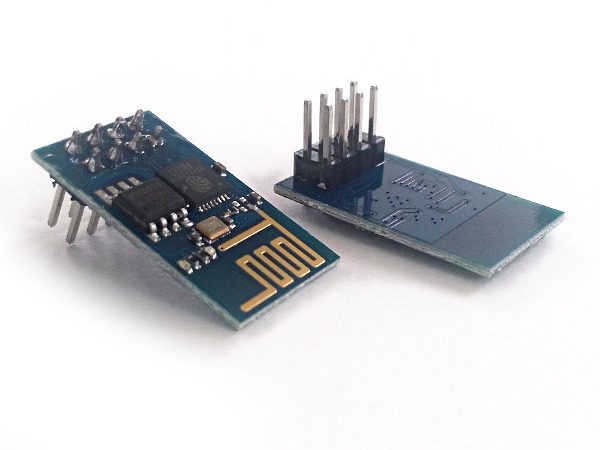

ESP8266 Serial Wireless WIFI
Algemene beschrijving
| ESP8266 is een sterk geïntegreerde chip ontworpen voor de behoeften van een nieuwe verbonden wereld. Het biedt een complete en zelfstandige Wi-Fi-netwerk oplossing, waardoor het of hosten van de aanvraag of om alle Wi-Fi-netwerk functies offload vanuit een andere toepassing processor.ESP8266 heeft krachtige on-board verwerking en opslag mogelijkheden waarmee het kan worden geïntegreerd met de sensoren en andere applicatie-specifieke apparaten via haar GPIOs met minimale ontwikkeling up-front en minimale laden tijdens runtime. De hoge mate van on-chip-integratie zorgt voor minimale externe circuits, en de volledige oplossing, met inbegrip van front-end module is ontworpen om minimale PCB gebied te bezetten.Specificaties:802.11 b/g/nWi-Fi Direct (P2P), soft-APIntegrated TCP/IP protocol stackIntegrated TR switch, balun, LNA, power amplifier and matching networkIntegrated PLLs, regulators, DCXO and power management units+19.5dBm output power in 802.11b modePower down leakage current of <10uAIntegrated low power 32-bit CPU could be used as application processorSDIO 1.1/2.0, SPI, UARTSTBC, 1×1 MIMO, 2×1 MIMOA-MPDU & A-MSDU aggregation & 0.4ms guard intervalWake up and transmit packets in < 2msStandby power consumption of < 1.0mW (DTIM3) |
|
Aansluitschema
| Label | Signal |
| VCC | 3.3V (max 3.6V) Power |
| GND | Ground |
| TXD | Transmit Data (3.3V Pegel) |
| RXD | Receive Data (3.3V Pegel!) |
| CH_PD | Chip Power down: (LOW = Power down aktiv) |
| GPIO0 | General Purpose I/O 0 |
| GPIO2 | General Purpose I/O 2 |
| RST | Reset (LOW = Reset aktiv) |

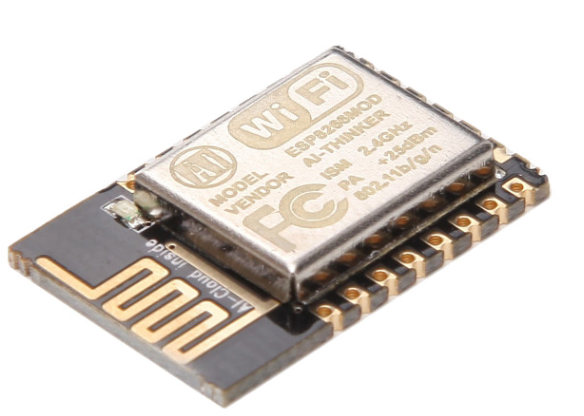

ESP8266 ESP-12E
ESP8266 ESP-12E specificaties: |  |
