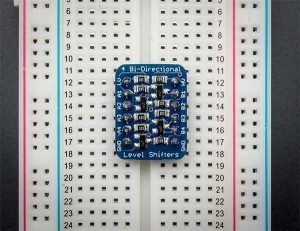

BSS138 4-ch level shifter

:arrow:  Voor de C-CBasic module heb ik een IC tester gebouwd, mogelijk dat ik met 2 x de 8 kanaals versie deze voor de Arduino ga realiseren. :idea:


SOD23Top ViewSchema

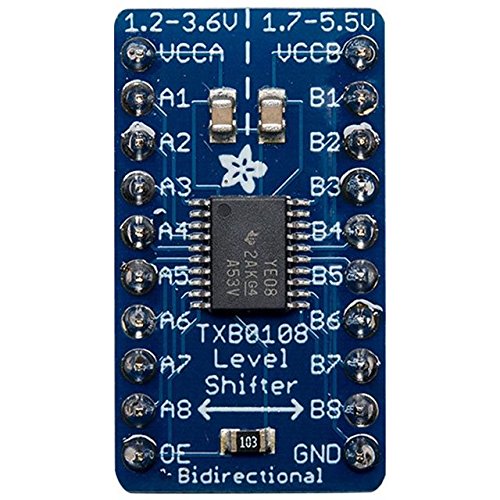

Er bestaat ook een 8 kanaals versie. TBX0108



Dit is een dubbele BSS138.
Waar je hierbij alleen rekening moet houden is het volgende:

  • De uitgangs stroom die hij kan leveren is erg laag tov de BSS138
  • Er zit een OE pin op:
    GND –> tri state
    3V3 (dus niet aan de 5V) is enabled.
