MLX90614ESF AAA Contactloze menselijk lichaam Infrarood IR

MLX90614ESF AAA Contactloze menselijk lichaam Infrarood IR

Omschrijving

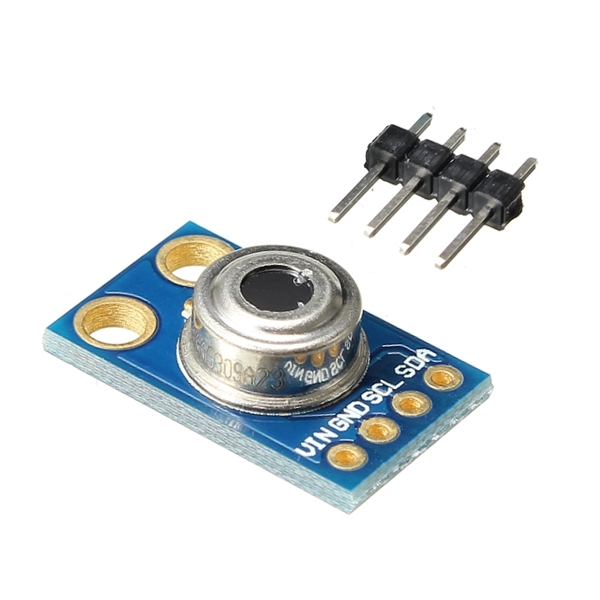

De MLX90614 is een infraroodthermometer voor niet contact temperatuurmetingen. Zowel de IR-gevoelig thermozuil detector chip en de signaalconditionering ASSP zijn geïntegreerd in hetzelfde TO-39 blik.
Dankzij de ruisarme versterker, 17-bit ADC en krachtig DSP-eenheid, een hoge nauwkeurigheid en resolutie van de thermometer is bereikt.
De thermometer wordt in de fabriek gekalibreerd met een digitale PWM- en SMBus-uitvoer (System Management Bus).
Standaard is de 10-bit PWM geconfigureerd zend continu de gemeten temperatuur binnen het bereik van -20… 120 ˚C, met een uitgangsresolutie van 0,14 ˚C.

Test opstelling

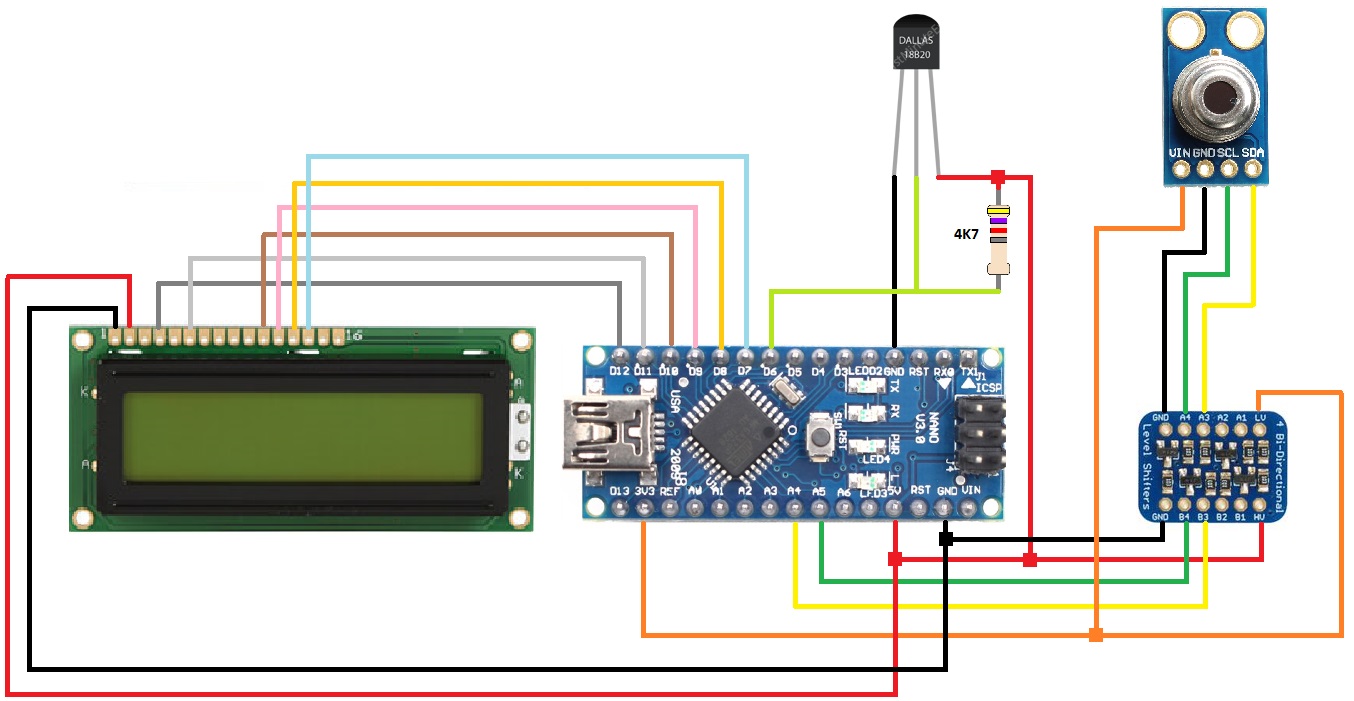

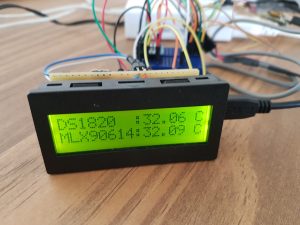

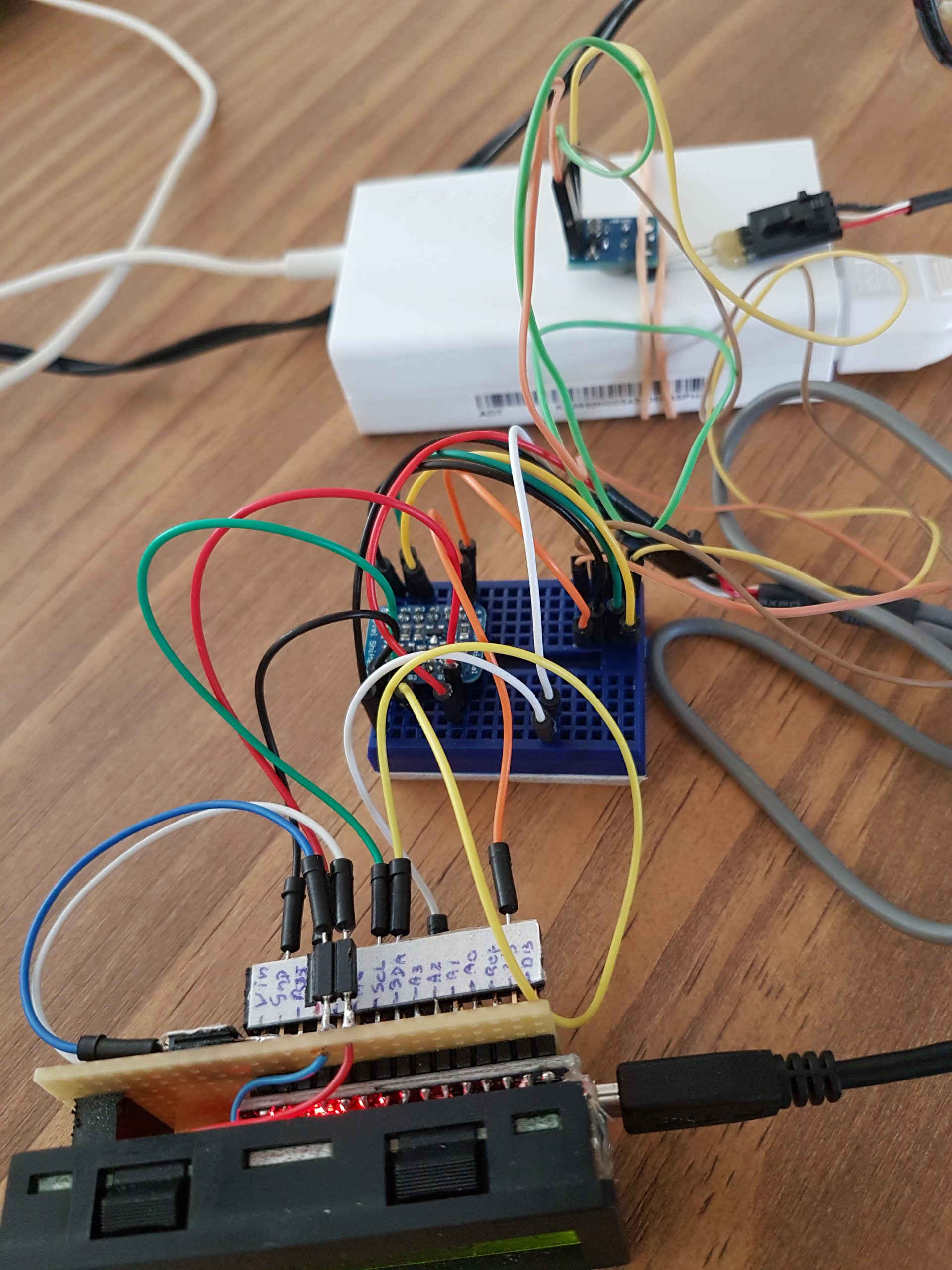

Bij de 2e afbeelding heb ik de DS1820 en de contactloze thermometer op mijn Laptop adaptor vast gezet.Het resultaat is te zien.
Specificaties
  • Gedetecteerde temperaturen:
    kamertemperatuur: -40 tot 85 ° C
    temperatuur van objecten: -70 tot 382,2 ° C
  • Resolutie: 0,02 ° C
  • Nauwkeurigheid (kamertemperatuur): ± 0,5 ° C
  • I2C-compatibele digitale SMBus-interface
  • Externe voedingsspanning: 3V
  • Voedingsstroom: 1-2 mA
  • Voedingsstroom (programmeren): 1,5-2,5 Vdc
  • PWM-resolutie: 10 bits
Voeg uw header hier toe
Downloads

Demo programma: Contactloze temperatuursensor vs DS1820 (24 downloads )
