3 kanaals RGB dimbare power module (VMA01)

3 kanaals RGB dimbare power module (VMA01)

Omschrijving

Stuur 3 dimkanalen aan met Arduino UNO™ (1 x RGB of 3 aparte kanalen).
Ieder kanaal kan 2 Ampére leveren.
Je kan hem kan hem gebruiken om 3 losse kanalen aan te sturen. (dim baar)
Of je stuurt een RGB LED strip (bijv SMD3528) er mee aan.

Specificaties
  • 2A-belasting via Vin of 6A-belasting via externe voeding (12V-of 24V-voeding)
  • gebruik pin 4,5,6 als PWM-uitgang op een Arduino NANO™ board
  • afmetingen: 68 x 53mm

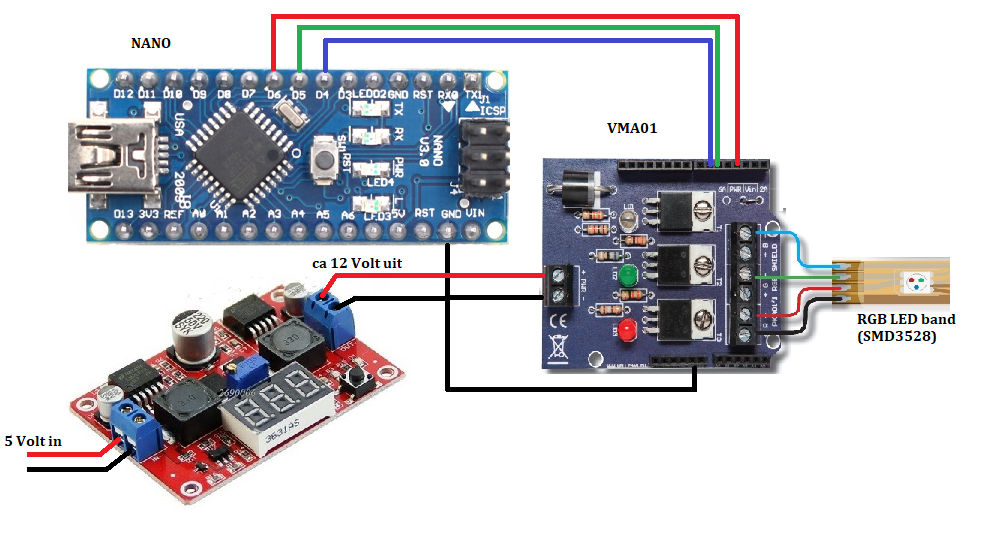

Schema
Opmerking

Opmerking

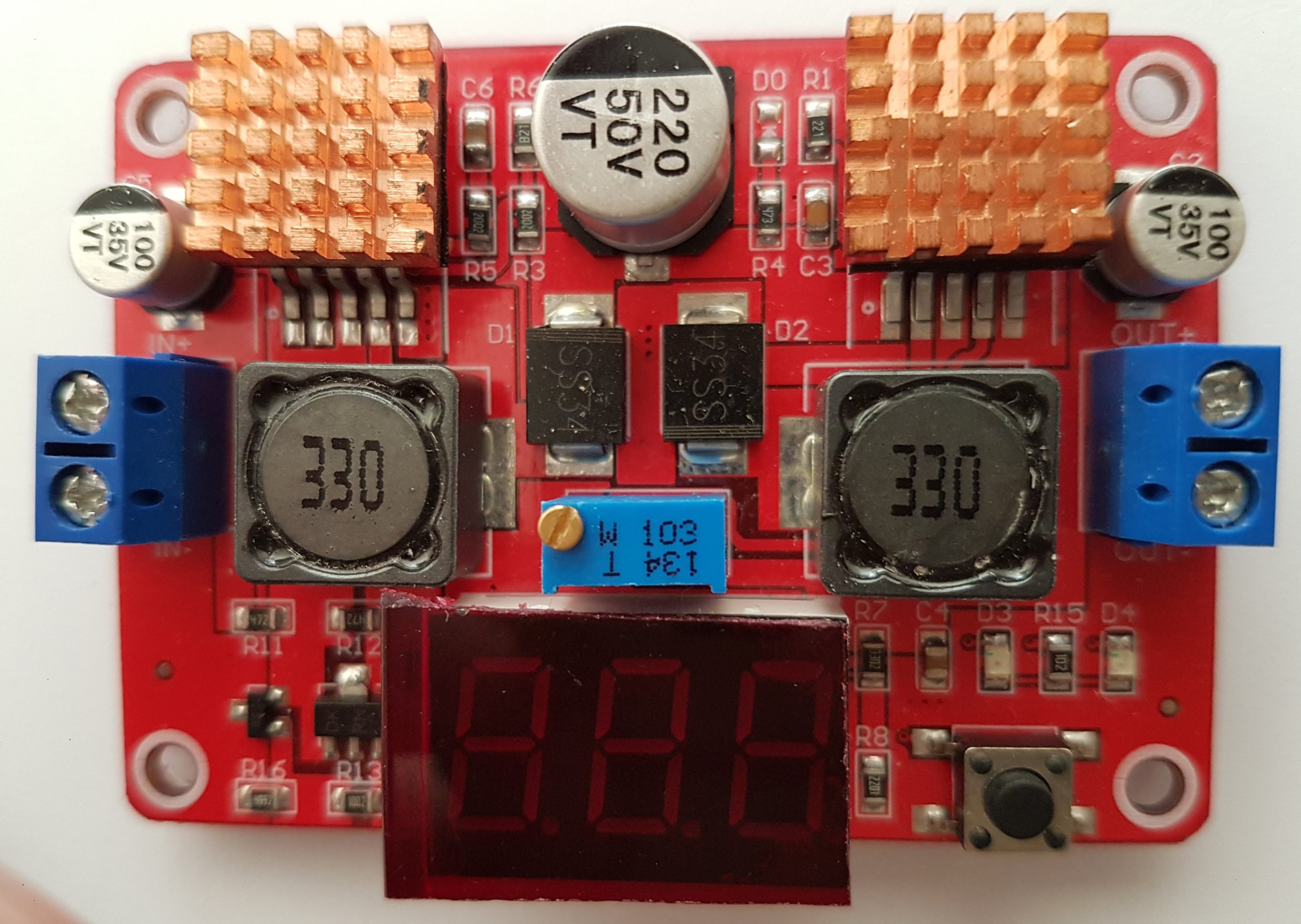

Ik heb voor mijn voorbeeld als power een powerbank van 5 Volt gebruikt, omdat je ca 12 Volt nodig hebt voor de strip’s. Ik gebruik de Step up step down converter hiervoor.

Downloads

Voorbeeld programma: ka01 voorbeeld (101 downloads )
