64×64 RGB LED Matrix Panel (3mm pitch)

64x64 RGB LED Matrix Panel (3mm pitch)

Omschrijving

Het 64×64 RGB LED Matrix-paneel, heeft in totaal 4096 full-color RGB-LED’s. Elke LED kan afzonderlijk worden aangestuurd. Er zijn minimaal 13 digitale GPIO’s nodig om de LED-matrix aan te sturen. Dus het UNO-bord zal geen goede keuze zijn in deze toepassing, aanbevolen Mega 2560, Raspberry Pi en de andere soorten microcontrollers met groot RAM en hoge snelheid.

De led-matrix heeft 2 IDC-connectoren (DATA_IN, DATA_OUT) aan de achterkant, je kunt meerdere panelen cascaderen en samen een enorm scherm maken. Maar Arduino ondersteunt deze functie niet, de snelheid is niet genoeg voor meerdere panelen. Wat meer is, het is een hoge helderheid, lange levensduur, pure kleuren LED-displaymodule. Het kan zowel binnen als buiten worden gebruikt.

Voor het programma, zie downloads, hieronder.

Specificaties
  • Bedrijfsspanning: DC 5V
  • Gemiddeld stroomverbruik: <500W/㎡
  • Maximaal stroomverbruik: <1000w/㎡
  • Pixel: 64×64=4096
  • Niveau van kijkhoek: ≧160°
  • Besturingsmodus: synchrone besturing
  • Drive-modus: 1/16 scansnelheid
  • Herhalingsfrequentie: ≧60Hz
  • Helderheid witbalans: ≧1200cd/㎡
  • Vernieuwingsfrequentie: ≧300Hz
  • MTTF: >5000 uur
  • Levensduur: 75000~100000 uur
  • Pixelpitch: 3 mm
  • Afmeting: 190 * 190 * 14,5 mm / 7,48 * 7,48 * 0,57 inch
  • Dikte: 11 mm

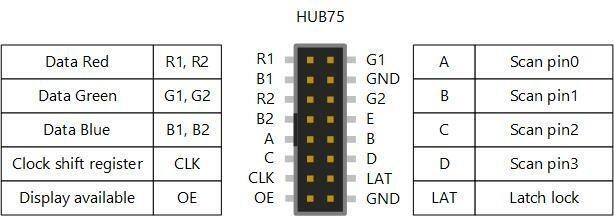

Aansluit schema / Pinouts

DATA-IN en DATA-OUT

LabelNameFunction
1DR1High R data
2DG1High G data
3DB1High B data
4GNDGND
5DR2Low R data
6DG2Low G data
7DB2Low B data
8GNDGND

Label

Name

Function

9

A

A line selection

10

B

B line selection

11

C

line selection

12

D

line selection

13

CLK

CLOCK

14

LAT

LATCH

15

OE

Output Enable

16

GND

GND

POWER

Label

Name

1

VCC

2

VCC

3

GND

4

GND

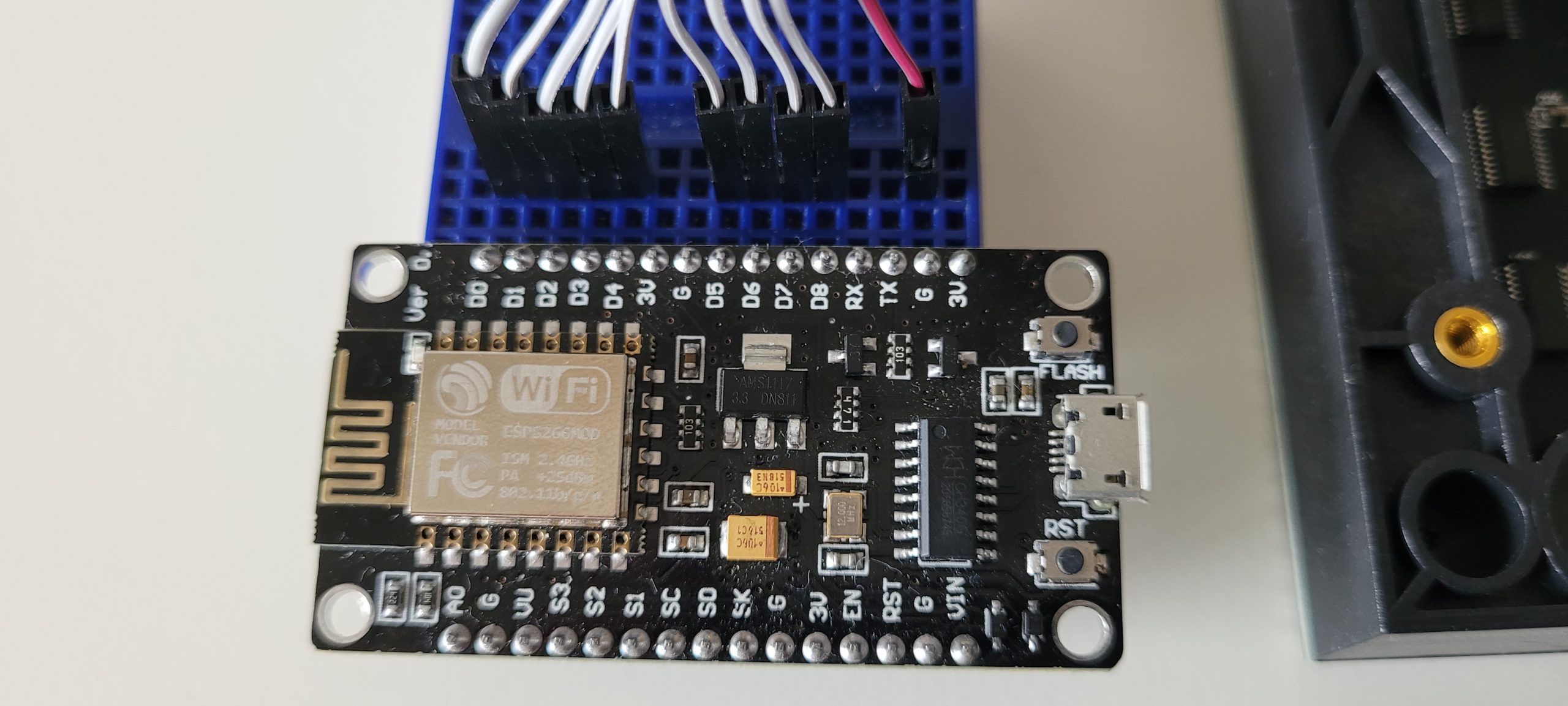

ESP8266

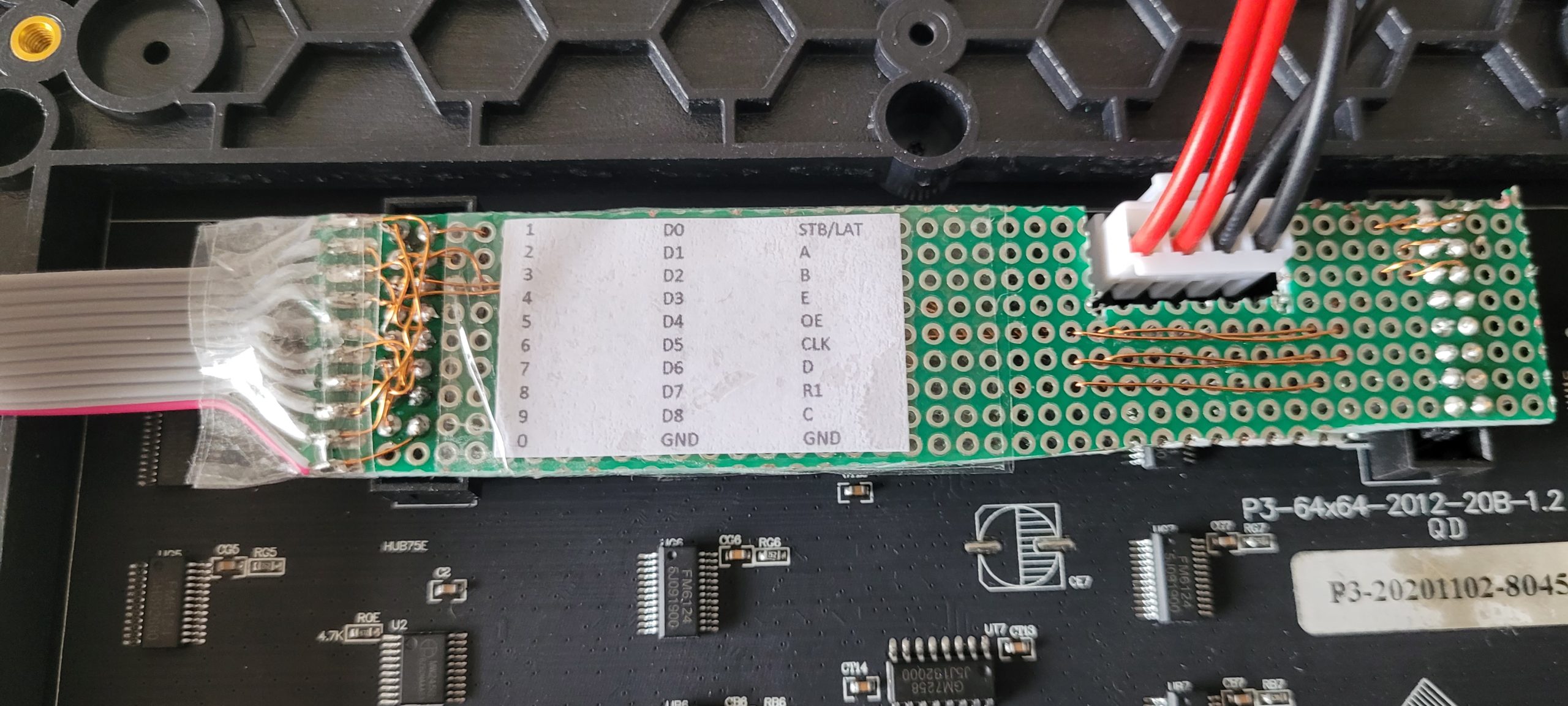

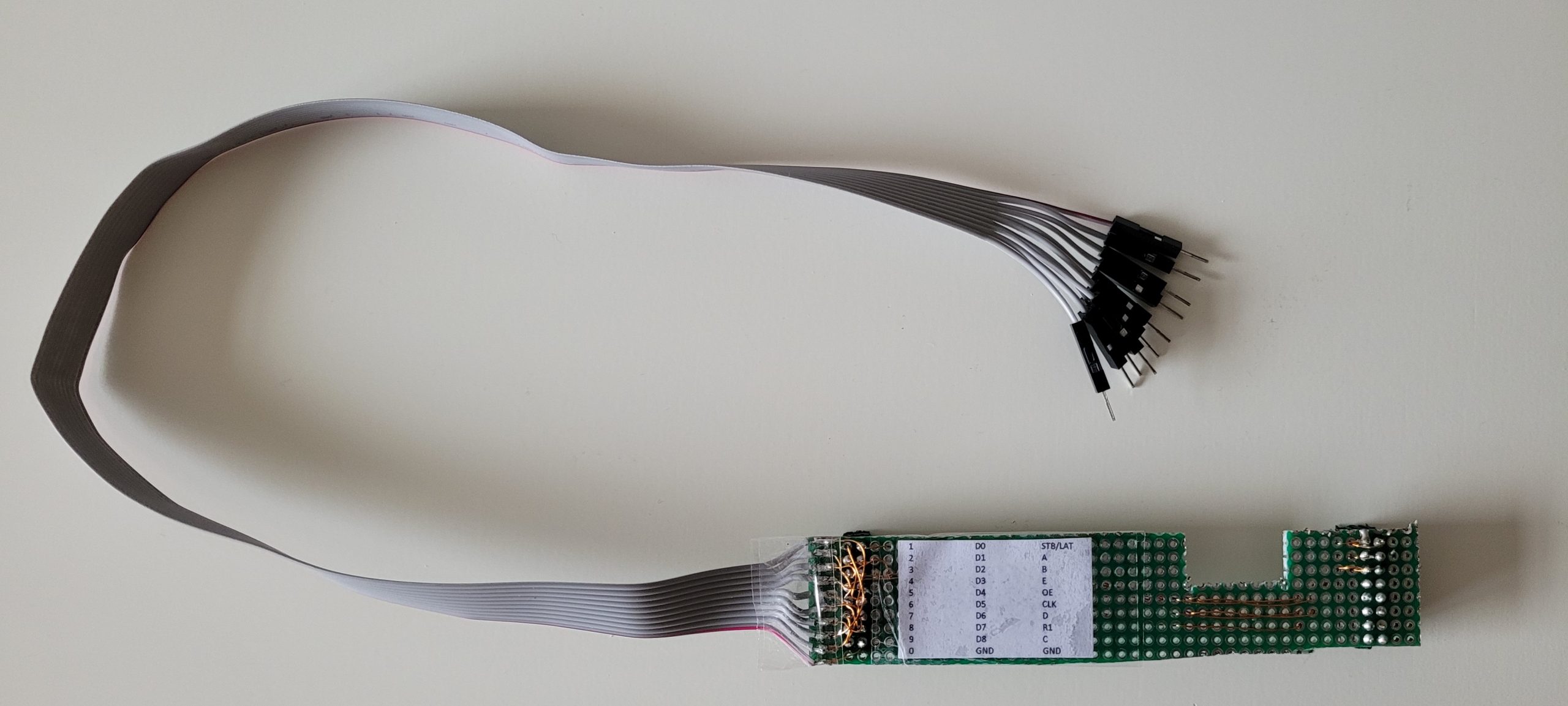

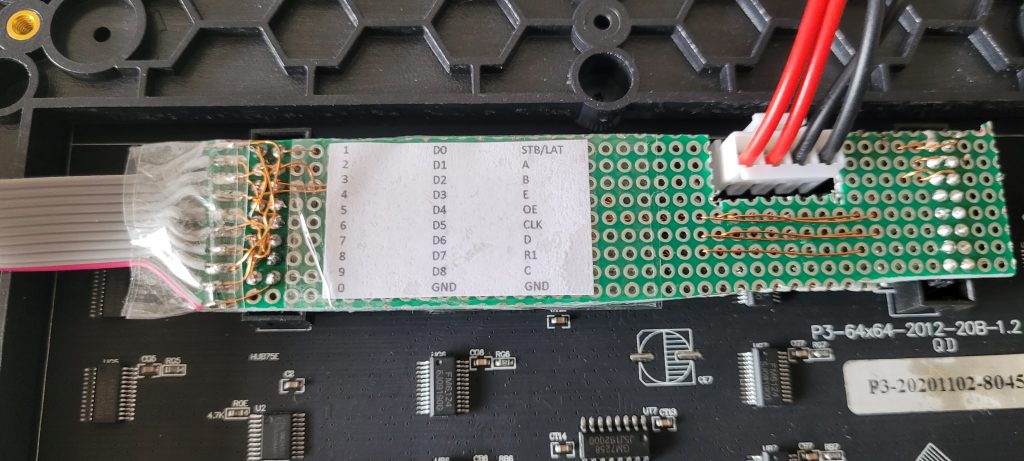

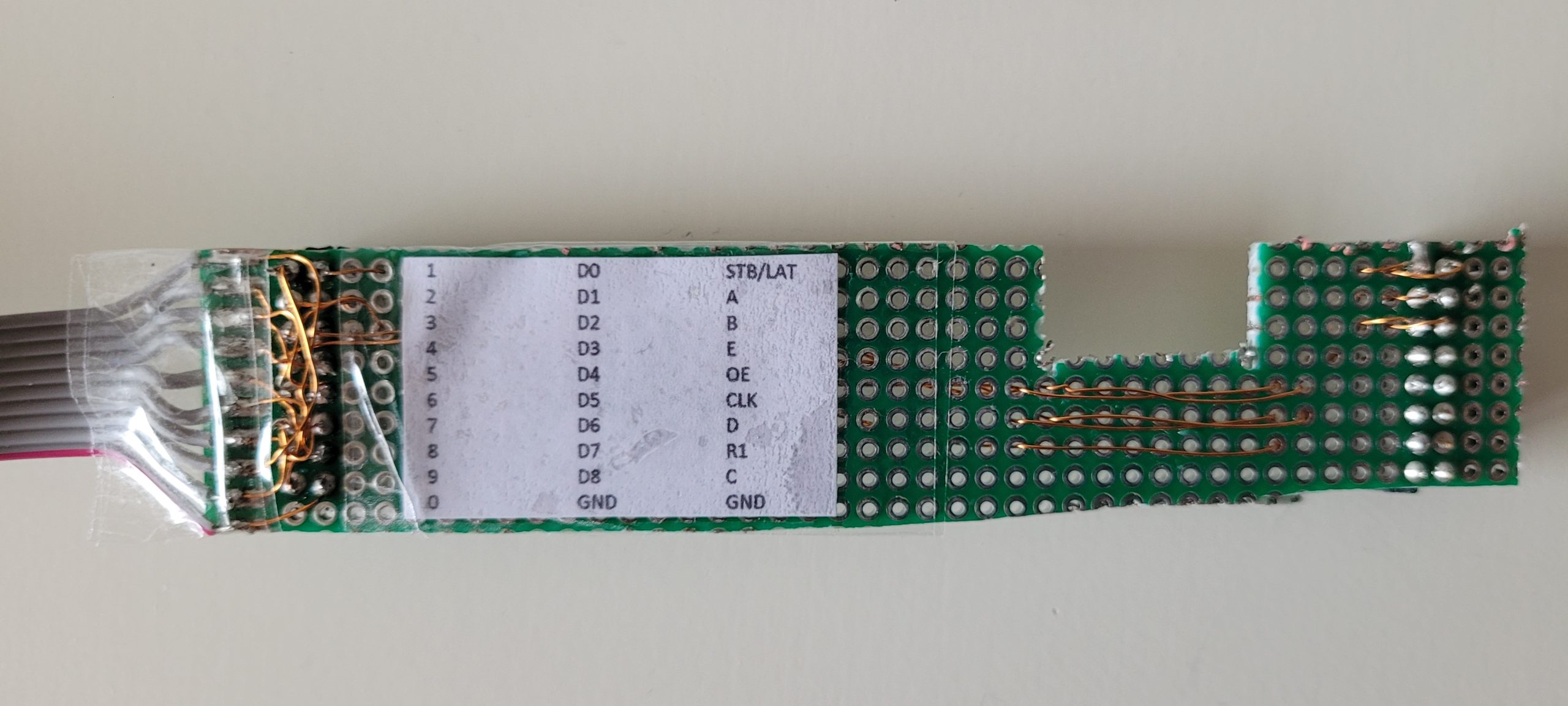

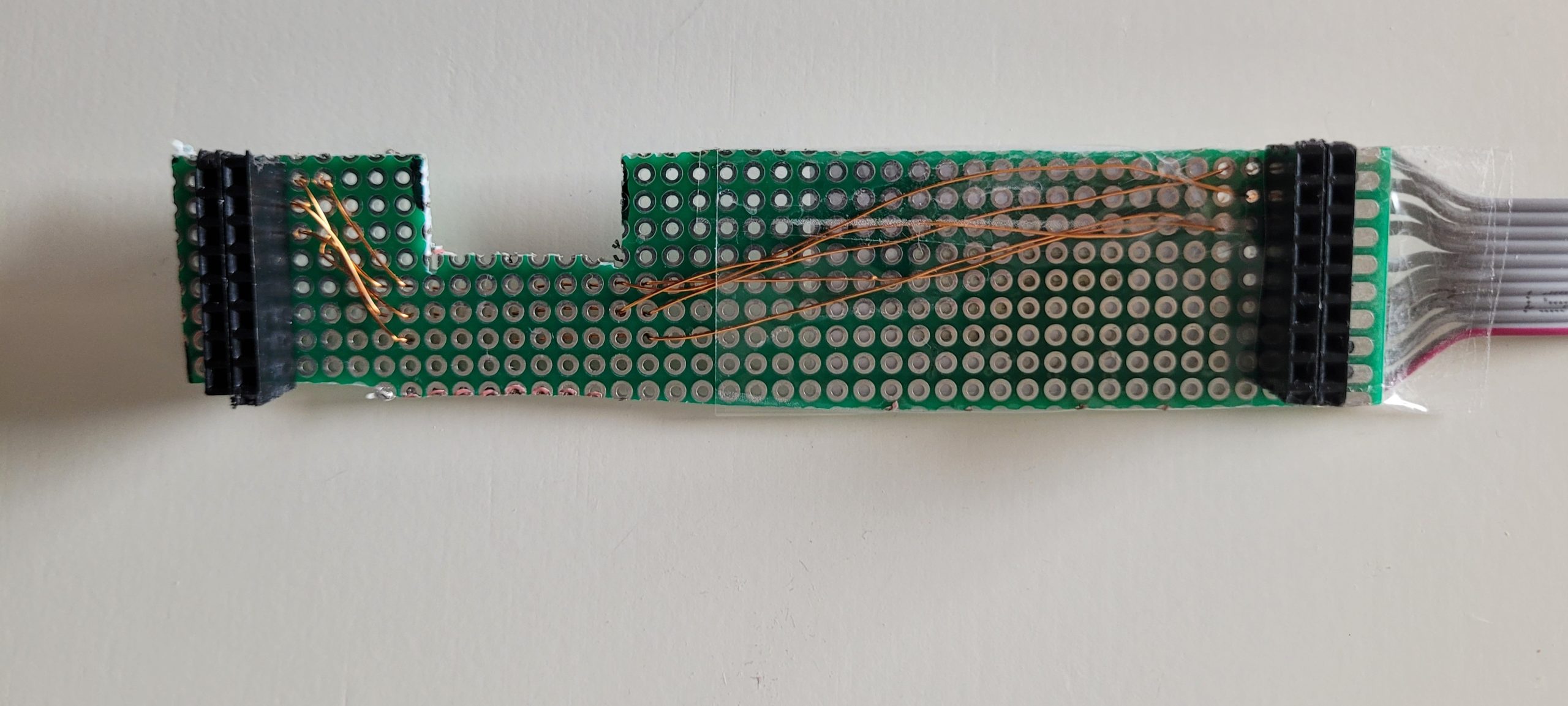

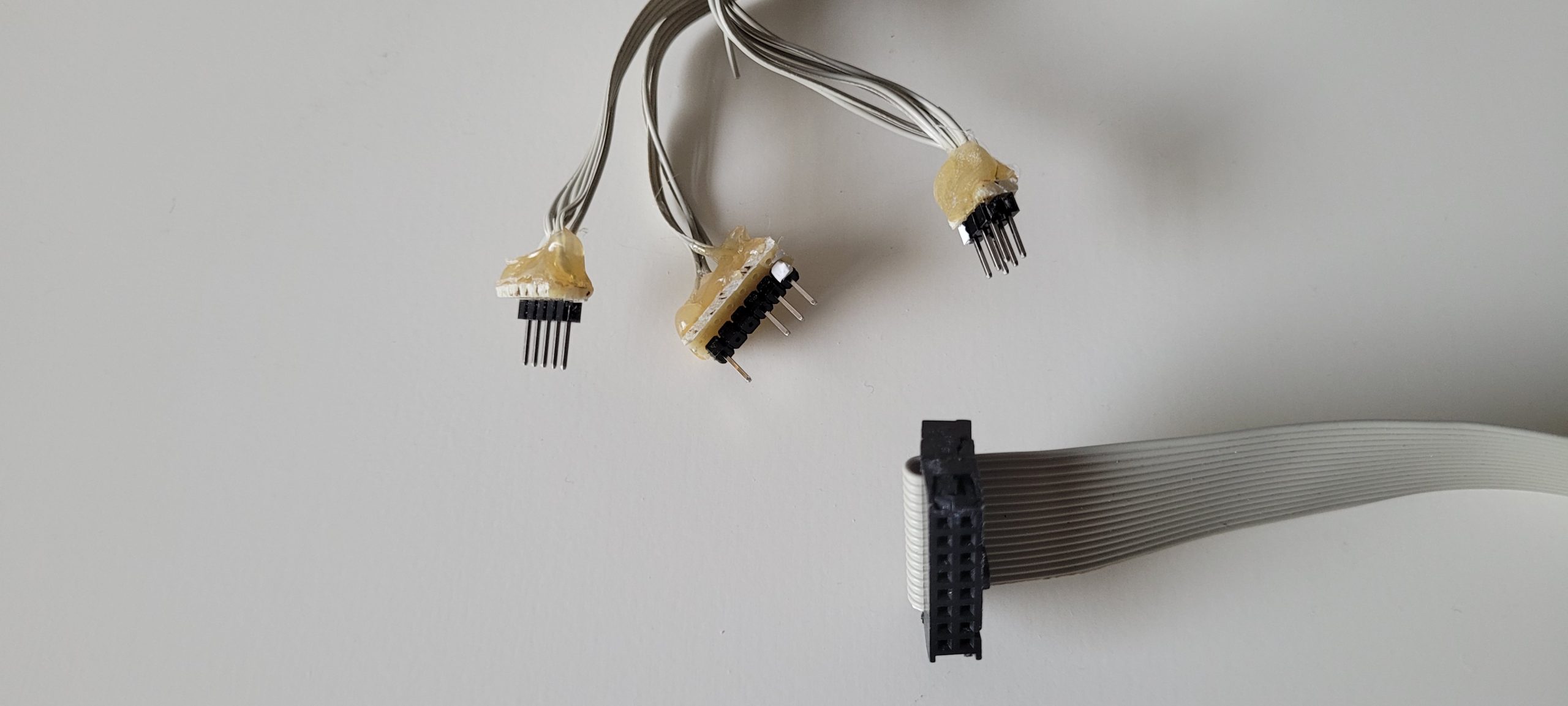

De aansluiting Pin wordt deels aangesloten op de Pout

Bij sommige display’s is R1 gelabeld als R0, en G1 als G0, tel dan er 1 van af.
Het schema blijft het zelfde, allen de labels heten anders.

Volgens volgende schema:

PinPout

R2

R1

G1

R2

G2

G1

B1

G2

B2

B1

MEGA 2560

Alle aansluitingen zitten op Pin.

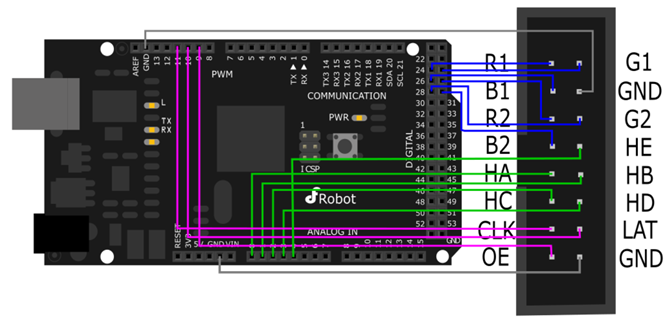

Aanluitingen:

R1-> 24 G1-> 25 B1-> 26
R2-> 27 G2-> 28 B2-> 29

HA-> A0 HB-> A1 HC-> A2 HD-> A3 HE-> A4

OE-> 9 LAT-> 10 CLK-> 11

GND-> GND

Power Interface:

-5V -> +5V DC  power supply positive
-5V -> +5V DC  power supply positive
GND-> DC           power supply negative
GND-> DC           power supply negative

Raspberry PiESP8266 GPIO
(NodeMCU)		ESP32 GPIOATMEGA GPIONotitie
A05 – (D1)192
B04 – (D2)233
C15 – (D8)184alleen voor 1/8, 1/16, 1/32 scan BINARY mux patroon of 1/4 STRAIGHT mux patroon
D12 – (D6)55alleen voor 1/16, 1/32 scan BINARY mux patroon of 1/4 STRAIGHT mux patroon
E00 – (D3)156alleen voor 1/32 scan
STB/LAT16 – (D0)227
P_OE02 – (D4)168
Clk14 – (D5)1413 (168/328), 52 (2560)
R113 – (D7)1311 (168/328), 51 (2560)



Instellen compileren voor demo ‘Aurora_Demo’

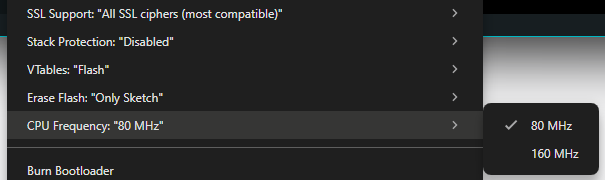

  • Bij compileren 160 mHz instellen ipv 80 mHz (Board ‘NodeMCU 1.0 (ESP-12E Module)’
  • In de code bij ‘void setup()’ moeten de volgende regels staan, anders zie je wel de startup tekst, maar geen animaties.
    display.begin(32);
    display.setFastUpdate(false);

Bron: PxMatrix/README.md at master · 2dom/PxMatrix · GitHub

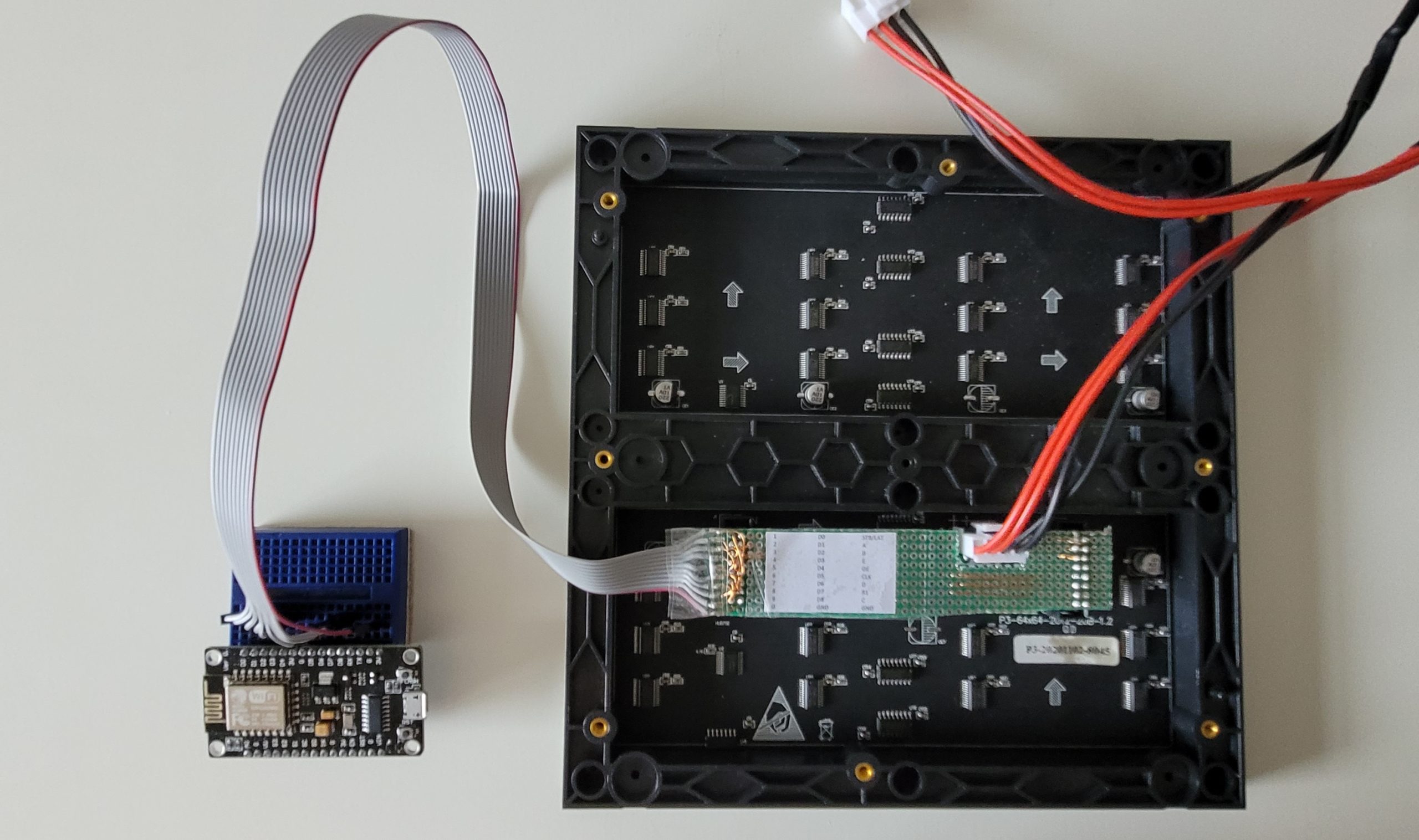

Adaptor ESP8266

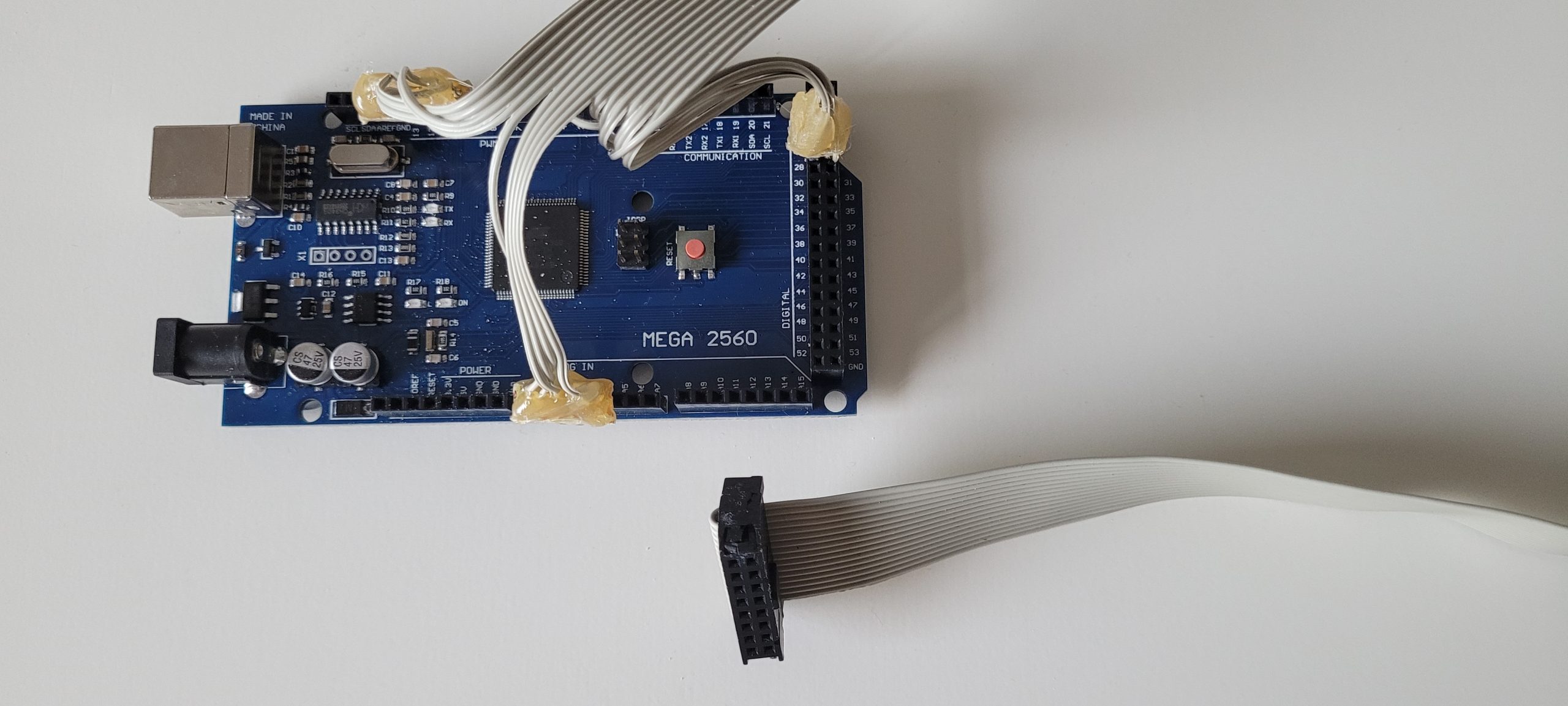

Adaptor MEGA 2560
Adaptor ESP8266
Downloads

ESP32 / EPS8266

Library’s:
PxMatrix-master (12 downloads )
FastLED-master (12 downloads )
ESPDateTime (12 downloads )

Demo, heb ik werkend gemaakt voor de ESP8266

Code:
Aurora_Demo (13 downloads )

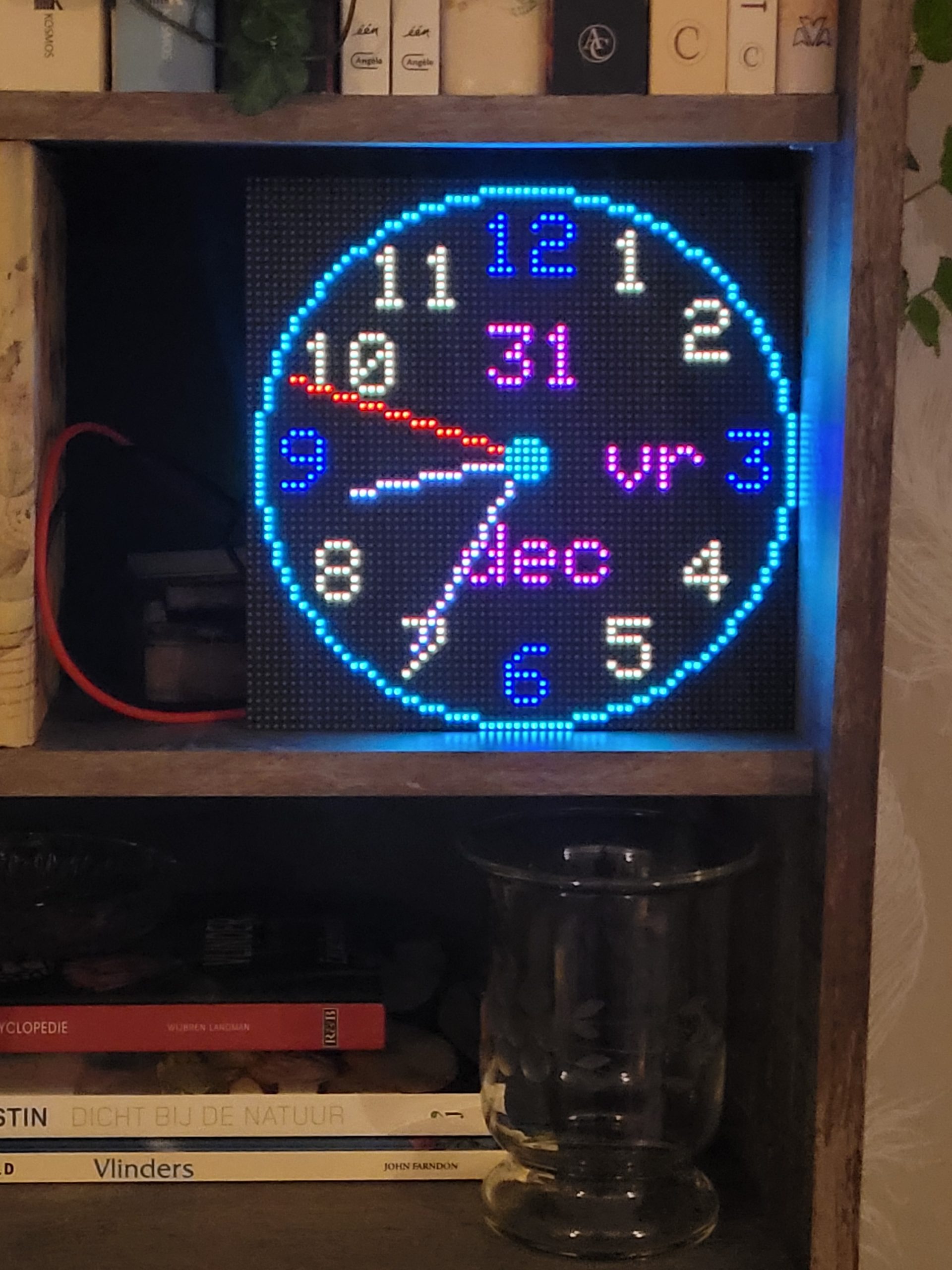

Nieuw: Demo 64×64 analog clock (12 downloads )

MEGA 2560

Library’s:
DFRobot_RGBMatrix-master (11 downloads )

Code:
64×64 RGB LED Matrix Panel (3mm pitch) Mega2560 voorbeelden (11 downloads )
