433Mhz kit STX882 SRX882

433Mhz kit STX882 SRX882

Omschrijving

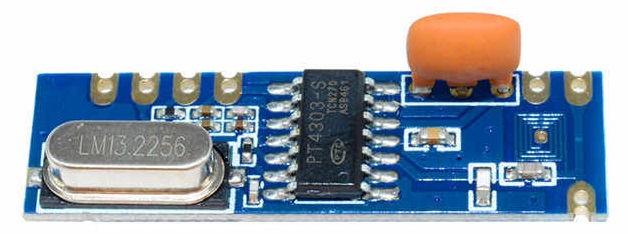

433Mhz kit STX882 SRX882 een kleine, ultrahoge, laagharmonische ASK zender- en ontvanger module.
Werkt heel stabiel en kan bij 3.6V vermogen 50mW bereiken. De module kan rechtstreeks op de microcontroller worden aangesloten.

Voeg uw header hier toe
STX882 transmitterSRX882 ontvanger
  • Spanning 2.4 – 5.5 Volt
  • 50mW vermogen bij 3,6V
  • Frequentie: 433 MHz
  • Aansluitingen: ANT, DATA, VCC en GND
  • Afmetingen: 12 x 15.2mm
  • Spanning 2.4 – 5.5 Volt
  • Frequentie: 433 MHz
  • Stroomgebruik in slaapstand: minder dan 1 uA
  • Aansluitingen: ANT, GND, VCC, CS, DATA, GND
  • Afmetingen: 10,4 x 35mm
Aansluit schema / Pinouts

Transmitter

Hier heb je alleen de 3 aansluitingen resp. data, VCC en GND.

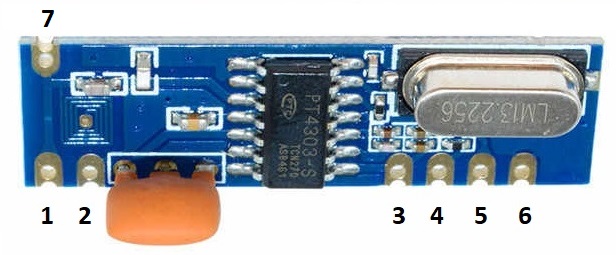

Ontvanger

  1. Antenne
  2. GND
  3. VCC
  4. CS (High is normale werking, Low slaap modes)
  5. Data output
  6. GND
  7. Antenne
