5V 4-Channel Relais Module

5V 4-Channel Relais Module

Omschrijving

De vierkanaals relaismodule bevat vier 5V-relais en de bijbehorende schakel- en isolatiecomponenten, waardoor de interface met een microcontroller of sensor eenvoudig is met minimale componenten en verbindingen. De contacten op elk relais zijn gespecificeerd voor 250VAC en 30VDC en 10A in elk geval, zoals aangegeven op de behuizing van de relais.

Zie ook zijn kleinere broertje de ESP-01 relais module.

Hoe werkt het

Er zijn 4 ingangen (IN1 t/m IN4) en een GND.
De ingangen zijn net omgekeerd, dwz HIGH (+5V) is uit LOW (GND) is aan, maar dit kan je goed regelen via de software.

Specificaties
  • Supply voltage – 3.75V to 6V
  • Trigger current – 5mA
  • Current when the relay is active – ~70mA (single), ~300mA (all four)
  • Relay maximum contact voltage – 250VAC, 30VDC
  • Relay maximum current – 10A

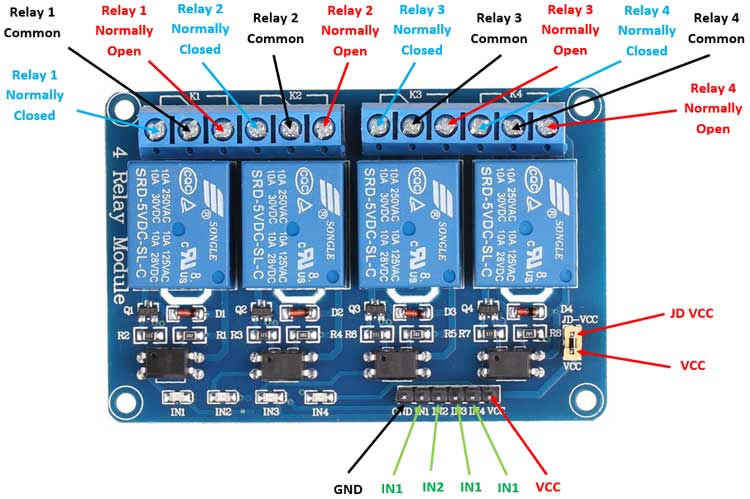

Aansluit schema / Pinouts
Pin nummerPin nummerOmschrijving
1GNDGround reference for the module
2IN1Input to activate relay 1
3IN2Input to activate relay 2
4IN3Input to activate relay 3
5IN4Input to activate relay 4
6VCCPower supply for the relay module
7VCCPower supply selection jumper
8JD-VCCAlternate power pin for the relay module

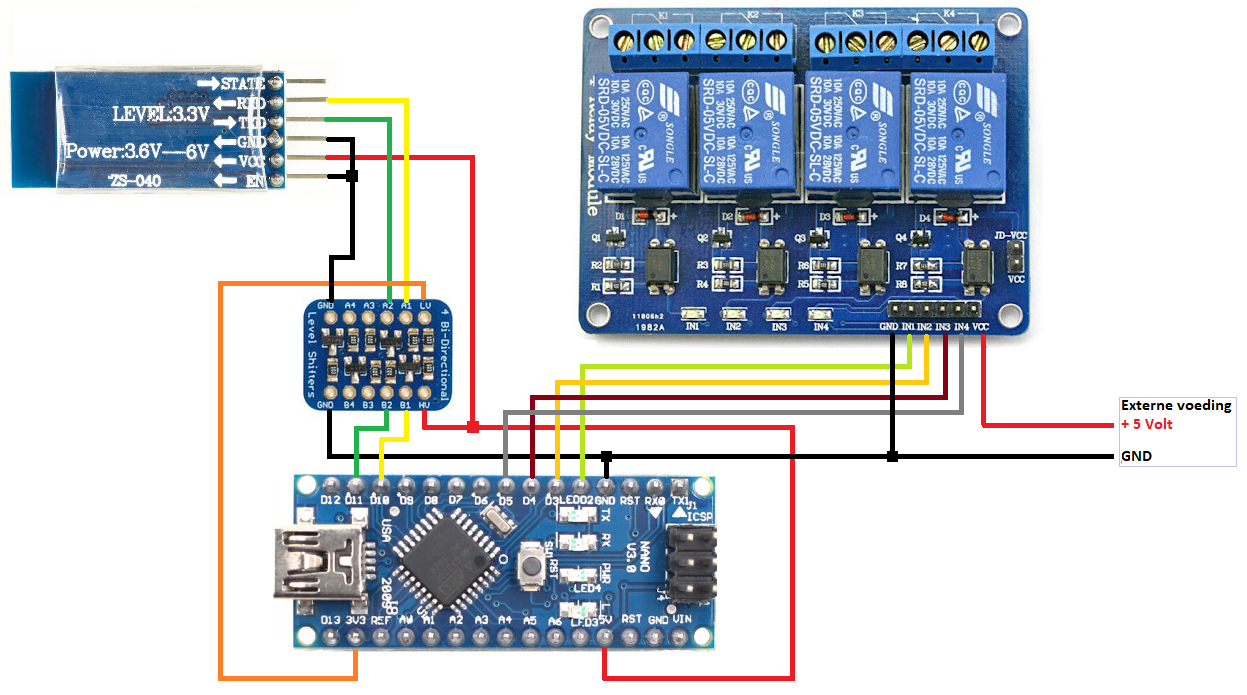

Schema

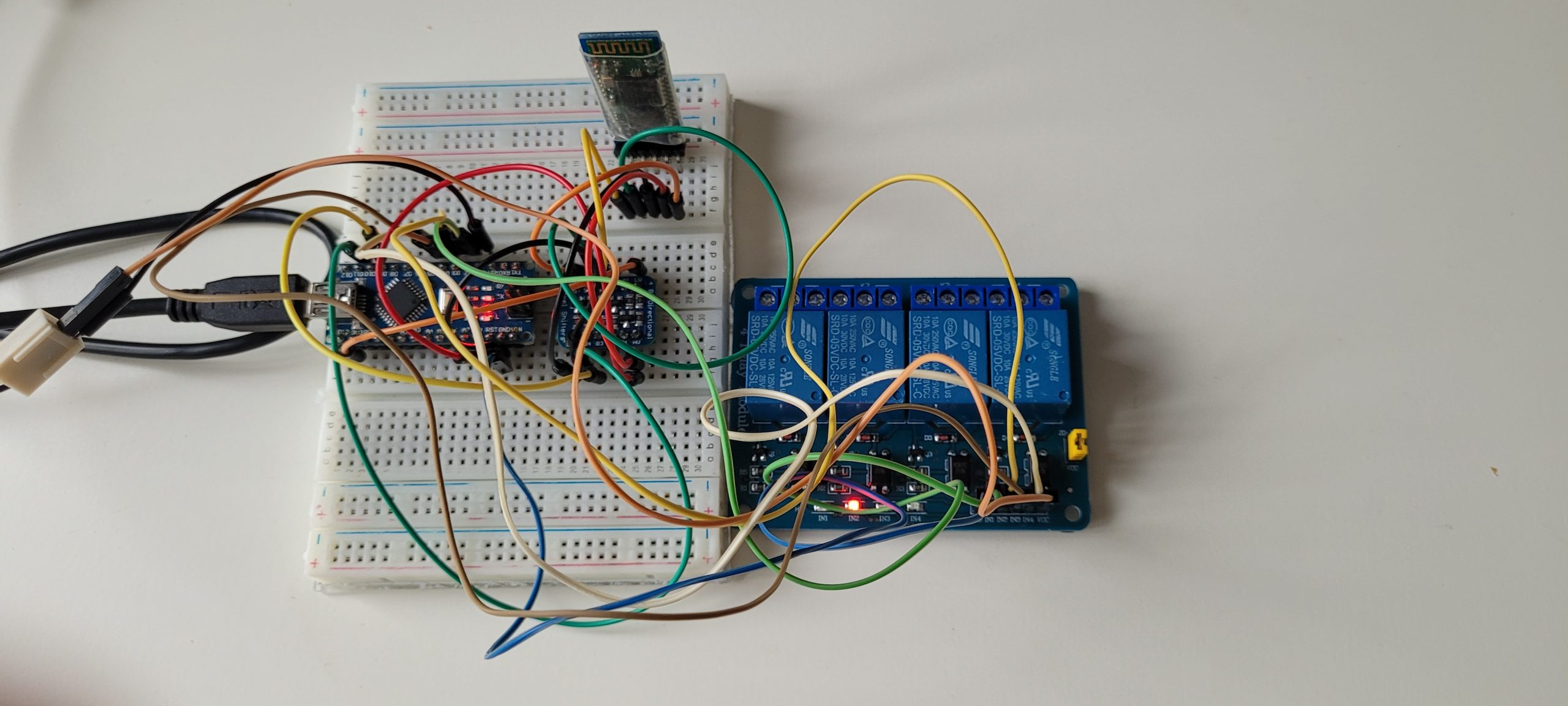

Voorbeeld om de relay’s aan te sturen met BlueTooth

Downloads

Arduino
Code voorbeeld:  BlueTooth_4_Channel_Relay_Demo (14 downloads )

Android
App: BlueTooth Serial Controller.apk (23 downloads )
Settings voor de app: Controller settings (23 downloads )

Of via de Google Play store, zoek op:  BlueTooth Serial Controller. (de bovenstaande settings werken niet!)

Installeren android app

Je kan het zip file uitpakken op je telefoon en openen in de Samsung ‘Mijn bestanden’. Dan installeert hij hem ook. Daarna krijg je gewoon de evt. updates.
Na installeren pak je de ‘Controller Backup.zip’ uit en kopieer je de map ‘Controller Backup’ naar de root van je telefoon. (wel naar het interne geheugen, niet op de SD.

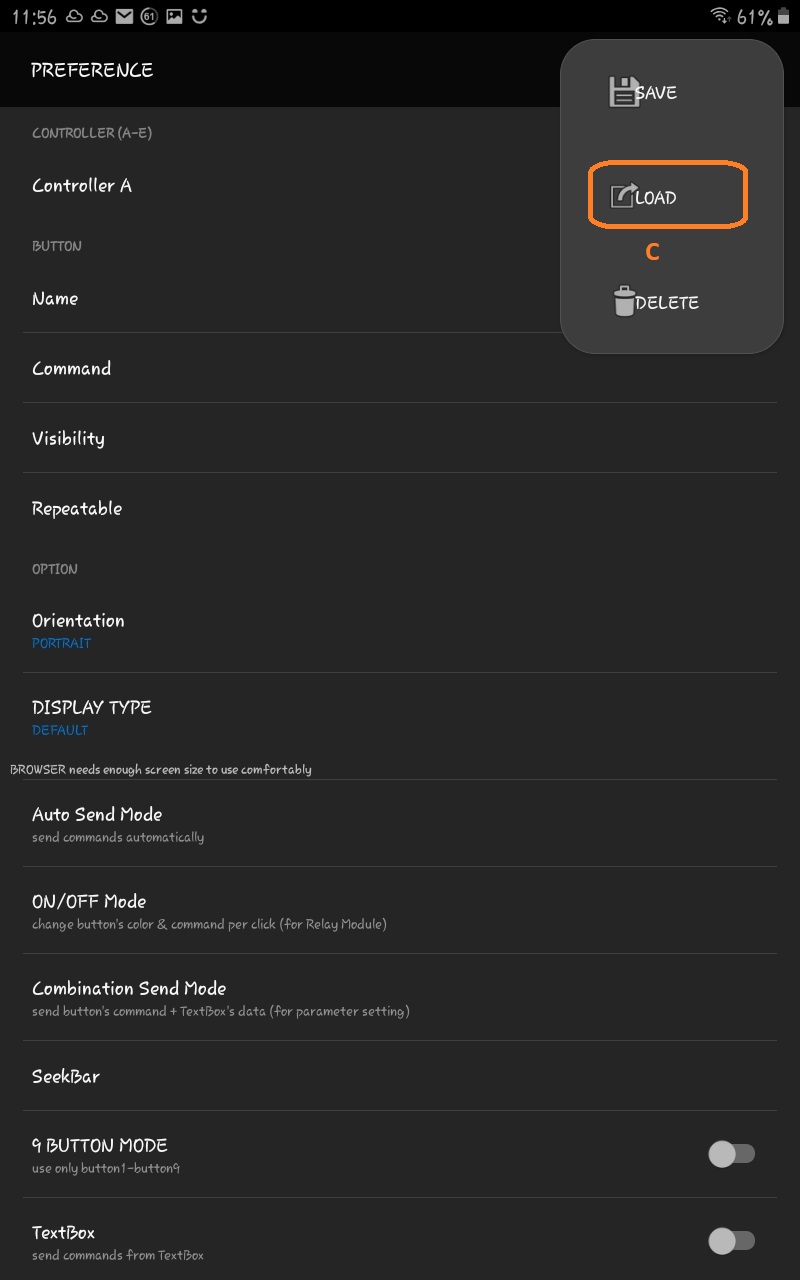

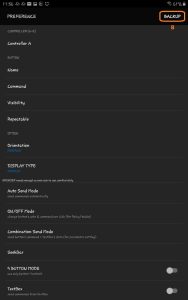

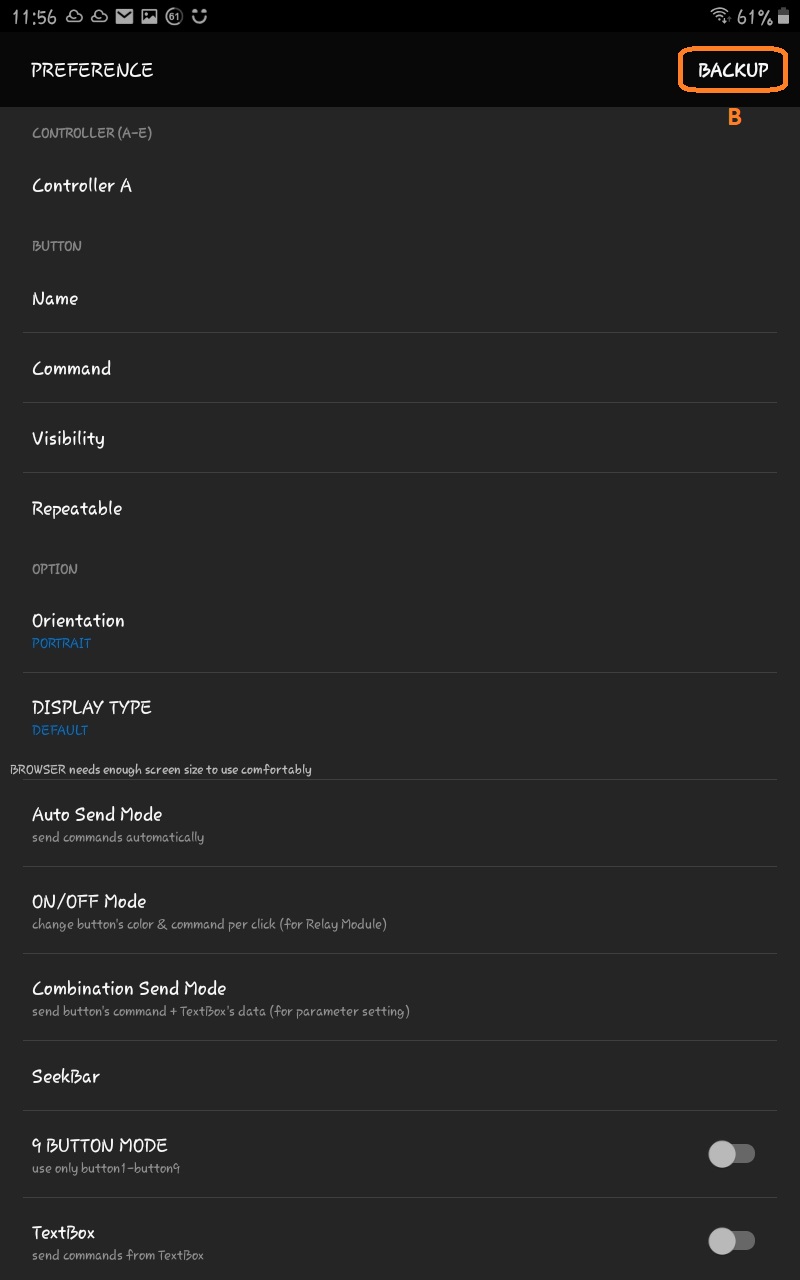

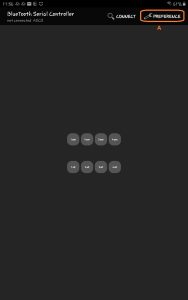

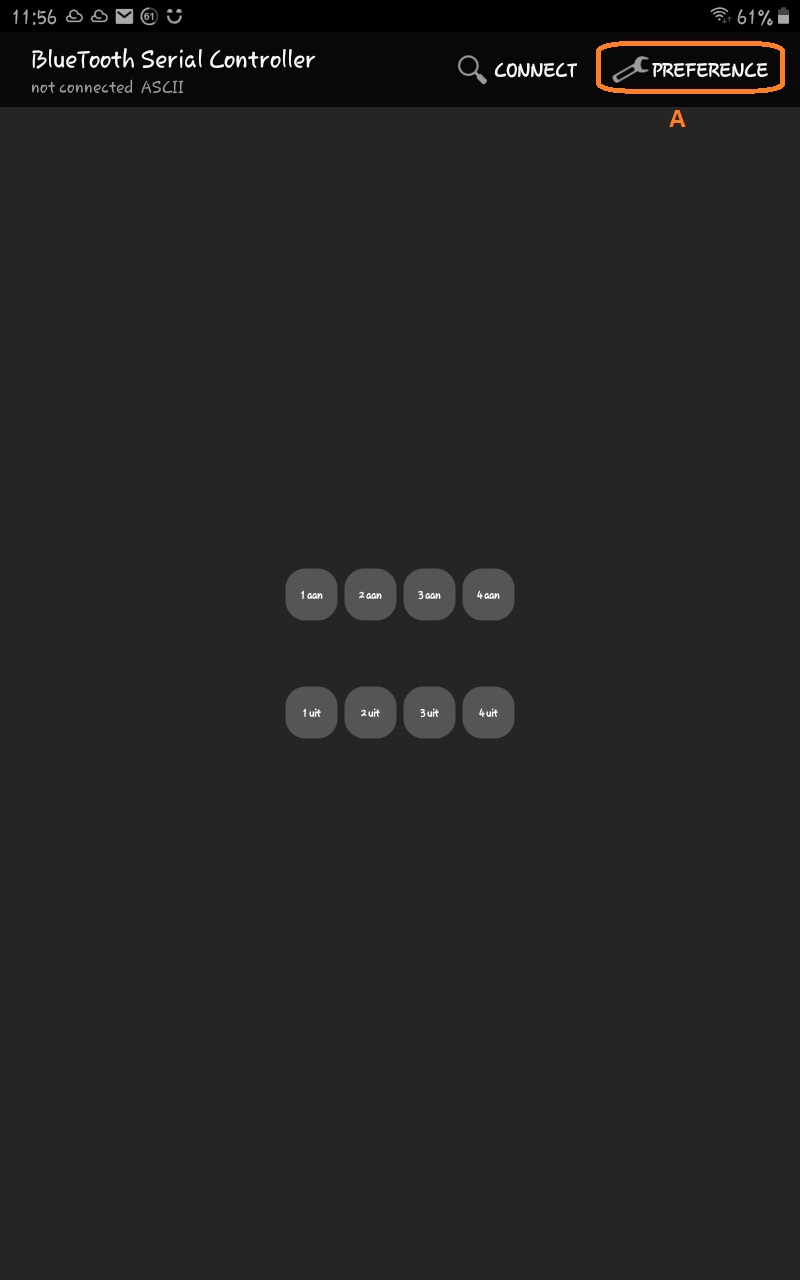

Als je de app opent, kan je kiezen voor een backup op te halen. Zie onderstaande afbeeldingen.
