MCP23017-E/SP

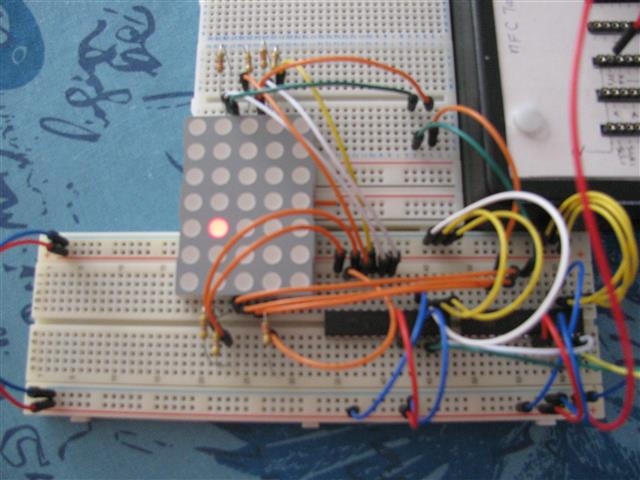

Ik heb een test gedaan met een DOT matrix display (5×7 dot’s) en 2 MCP23017 IC’s1 voor de rij aansturing, 1 voor de kolom aansturing.
(de een op 0 geadresseerd, de ander op 1)

Nu heb ik 4 van die DOT matrix display’s, dat beteken dan 10 kolommen en 14 rijen, dat moet kunnen met het eerder genoemd test
project resultaat:

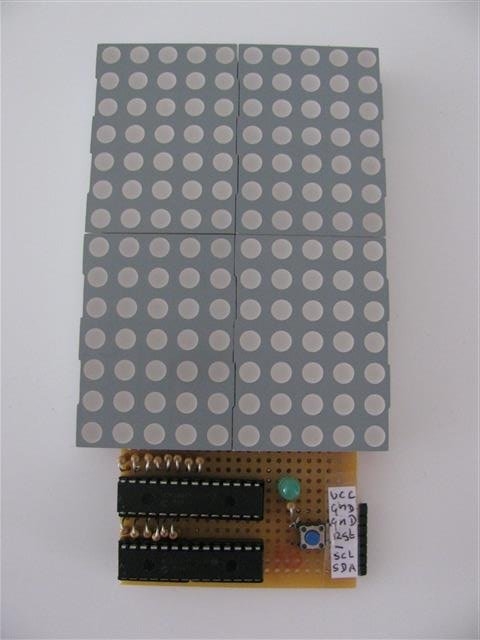

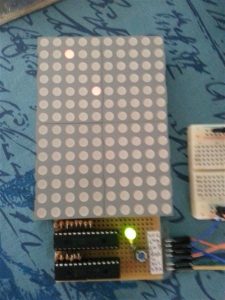

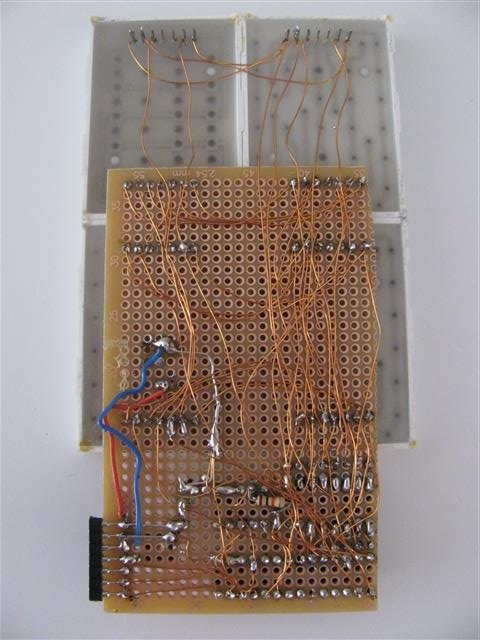

Bovenaanzicht	Onderaanzicht	Werkend

Het geheel bevat 140 leds.Je kan het geheel aansluiten op een aparte voeding, deze hoeft niet van de Arduino te komen.
Middels een level converter kan je hem ook aansluiten op 5 Volt terwijl de Arduino maar 3,3 Volt mag hebben.

Een volgend project met deze IC’s wordt een IC tester voor logische IC’s tot 16 pins.
Denk 74xx series en soort gelijken. Zie IC tester
