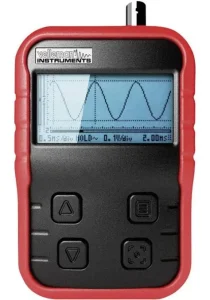

Oscilloscoop HPS140i

Omschrijving

Een eenvoudige oscilloscoop, om zichtbaar te maken wat er nu precies gebeurd op de uitgangen van de Arduino.

Voeg uw header hier toe
  • Ingangskoppeling: DC/AC/GND
  • Ingangsspanning: 100 V AC/DC
  • Verticale resolutie 8 bit
SchermLCD
Tijdbasis250 ns – 3600 s/div
Rasterafbuiging1 mV – 20 V/div
Ingangsimpedantie1 MΩ
IngangskoppelingAC, DC, GND
Ingangsspanning100 V
Voedingsspanning115 V/AC; 230 V/AC; accupack
Gewicht200 g
Hoogte114 mm
Lengte29 mm
Breedte74 mm
Aantal analoge ingangen max.1
CategorieHandoscilloscoop (scoopmeter
KalibratieISO
MeetcategorieCAT I
BijzonderhedenDigitaal geheugen (DSO) Handapparaat
TypeHPS140i
Bandbreedte10 MHz
Samplingrate/kanaal40 MSa/s
Basisnauwkeurigheid2.5 %
Aftastsnelheid40 MS/s
Kalibreerservice5 meetwaarden per bereik tot 500 MHz
Simpel voorbeeld

Wat gebeurt er als je een led op de PWM pin aansluit, en je dimt deze.
Als je met een multimeter de spanning gaat meten, zie je hem vloeiend van 0 t/m bijv 5 volt oplopen.
Sluit je de scoop erop aan, dan zie je dat de spanning 5 Volt blijft, maar de modulatie veranderd.

PMW betekend ook Pulse Width Modulation.

Zie Arduino PMW site.

Nog een voorbeeld:

Ik dacht dat mijn level shifters (4 en 8 ch) geen hoge schakel snelheden aan kon, scoop erop, en testen maar.
