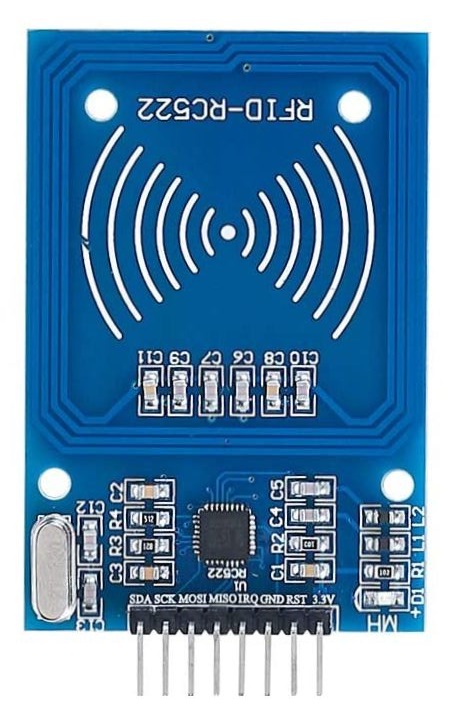

MFRC522 RFID Reader
Omschrijving
‎
RFID betekent radiofrequentie-identificatie. RFID gebruikt elektromagnetische velden om gegevens over korte afstanden over te dragen. RFID is nuttig om mensen te identificeren, transacties uit te voeren, enz…‎ ‎Je kan een RFID-systeem gebruiken om een deur te openen. Zo mag alleen de persoon met de juiste informatie op zijn kaart naar binnen. Deze is een kleinere uitvoering van de PN532 NFC module. | ![]() |
Specificaties
- Werk spanning: 3.3V
- Frequentie: 13.56MHz
Dit is een melding
Let op: de input spanning mag max. 3,3 Volt zijn.
Aansluitschema / Pinouts
Pin | Wiring to Arduino Uno |
SDA | Digital 10 |
SCK | Digital 13 |
MOSI | Digital 11 |
MISO | Digital 12 |
IRQ | NC |
GND | GND |
RST | Digital 9 |
3.3V | 3.3V |

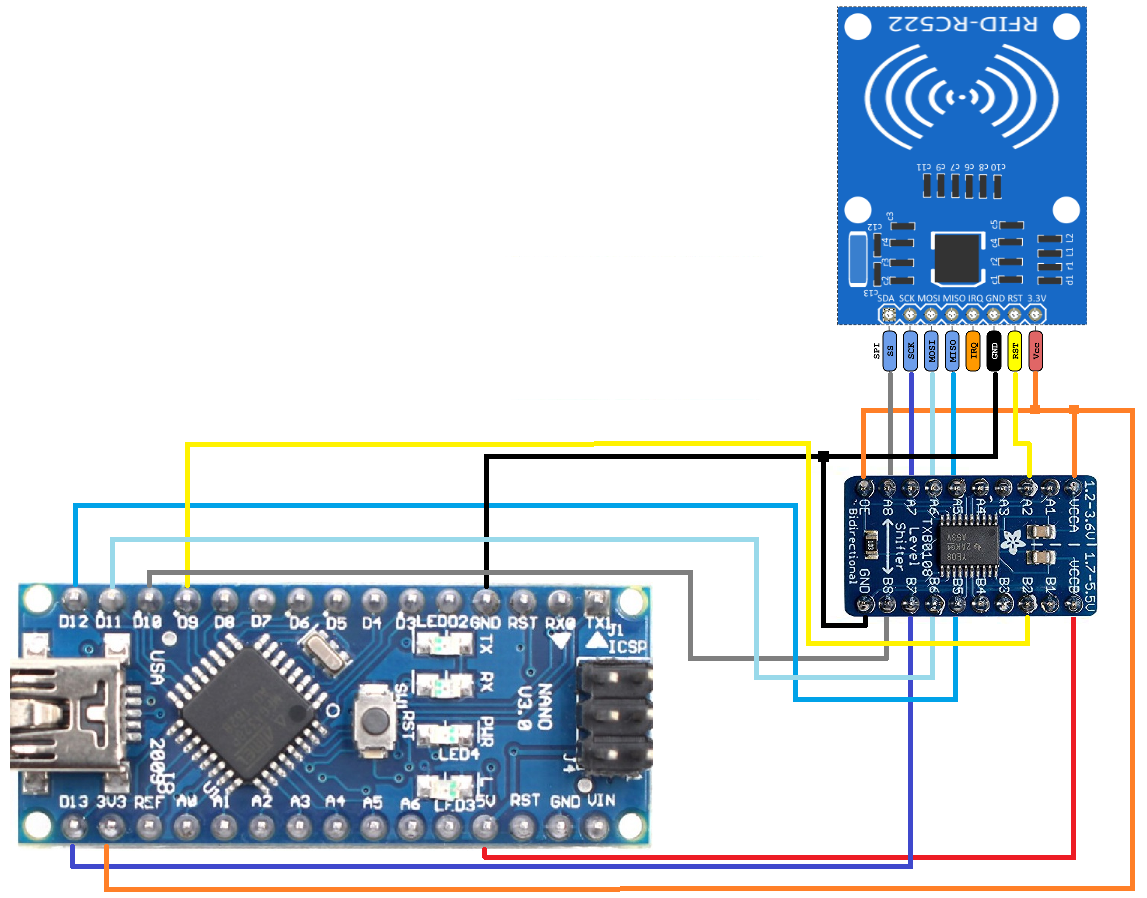

Schema
Downloads
Library: rfid-master (V1.4.9) (0 downloads )
