433MHz Ontvanger met RF afstandsbediening (YK04 4 kanalen)

433MHz Ontvanger met RF afstandsbediening (YK04 4 kanalen)

Omschrijving

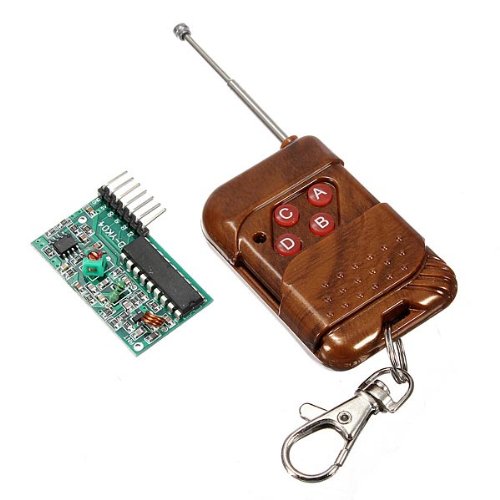

RF afstandsbediening en ontvanger. Deze set bestaat uit een 4 button afstandsbediening en een draadloze ontvanger board. Bedien je Arduino op afstand met deze set.
Om bijvoorbeeld je eigen alarm installatie te maken of het schakelen van domotica apparatuur. Hij werkt samen met de losse 433MHz module en mijn Home automation.

Als je de code van de afstandbediening uitleest, kan je deze gebruiken om met de 433MHz transmitter te gebruiken.

Hoe werkt het (uitleg)

Gebruik de library ‘RemoteSwitch’ daarbinnen het voorbeeld ‘ShowReceivedCode’.
Noteer de volgende gegevens van de monitor output:

Code: 531363, period duration: 231us.
Code: 531387, period duration: 232us.
Code: 531361, period duration: 232us.
Code: 531369, period duration: 232us.

Dit is bij mij respectievelijk knop A, B, C en D

Hoe vertaal je dit naar verzend code:

Zender op pin 11.

// Button A
RemoteTransmitter::sendCode(11, 531363, 230, 3);
// Button B
RemoteTransmitter::sendCode(11, 531387, 230, 3);
// Button C
RemoteTransmitter::sendCode(11, 531361, 230, 3);
// Button D
RemoteTransmitter::sendCode(11, 531369, 230, 3);

Zie ook download onderaan de pagina.


Aansluitingen:

Nano pinOntvanger pin
5VVCC
GNDGND
D2Data

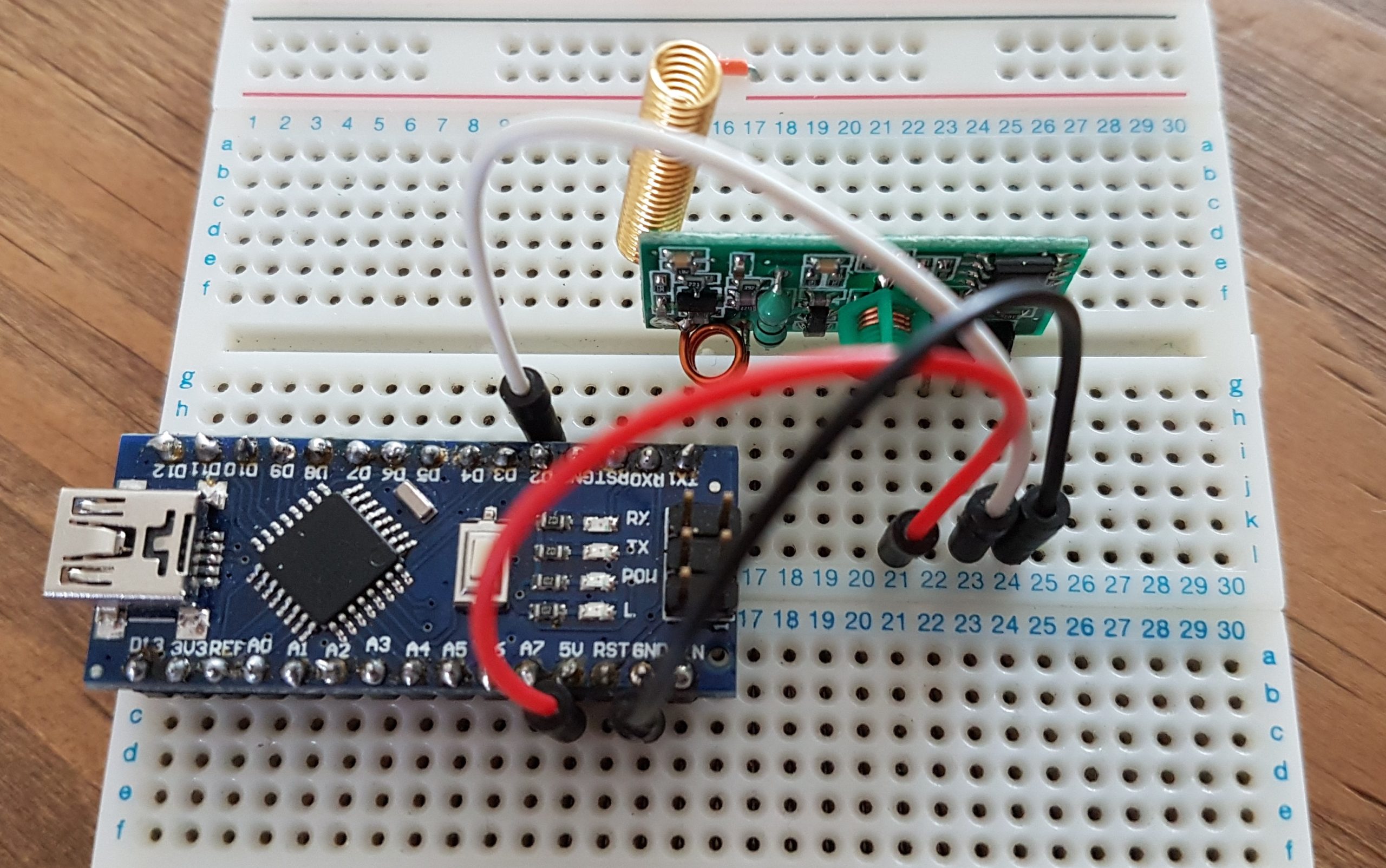

Test opstelling ontvangen van codes
Specificaties

Ontvanger

  • Werkt op: 5V
  • Frequentie: 433.92MHZ
  • Modulatie Mode: ASK
  • Operating Temperatuur: -10 ° C to +70 ° C
  • Ontvanger gevoeligheid (dBm): -105DB
  • Output: hoog signaal

Afstandbediening

  • 12V batterij
Pinouts

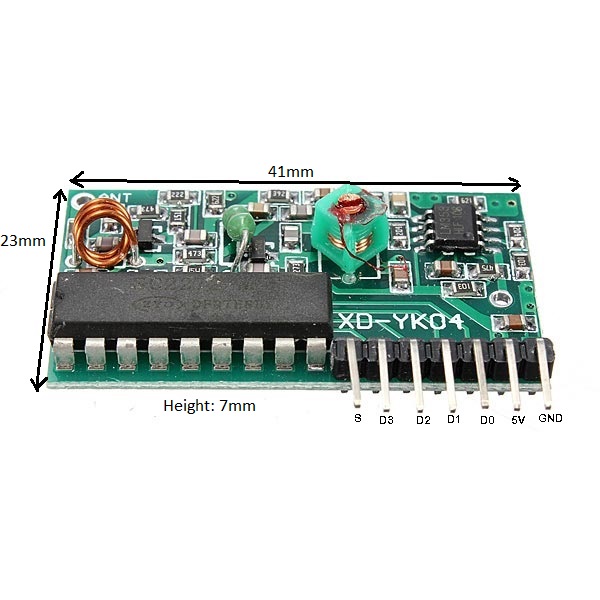

PinNaamOmschrijving
1VT / SOutput status
2D3Data output
3D2Data output
4D1Data output
5D0Data output
65VSpanning
7GNDGND
8ANTAntenne aansluiting
Dwnloads

Library   Remote Switch (11 downloads )
Demo programma  4_kanaals_RF_module_demo (12 downloads )
